midas CIM

평면 및 종단선형을 조합한 3차원 선형정보에 직선형으로 제작된 라이브러리를 할당하여, 최종 설계형상을 정의할 수 있습니다. 연관된 선형정보의 변경 시, 교량 상/하부 구조물과 Tendon, 철근 등의 상세부재가 함께 업데이트 됩니다. 또한 횡방향 텐던과 정착구 및 덕트의 형상도 전용 기능을 통해 손쉽게 입력 가능합니다.

철근 및 텐던 객체에 대한 상세 모델링을 통하여, 시공수량 산출 및 시공간섭을 검토 할 수 있습니다.

타설 단계에 따라 콘크리트부재의 분할을 정의하고, 가설부재 및 장비의 이동과 회전을 반영하여 공정에 따른 시공성을 검토할 수 있습니다.

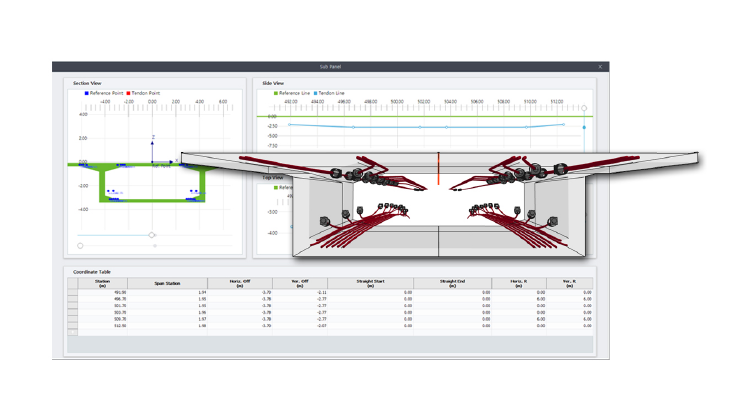

텐던의 배치를 평면, 측면, 단면 3개의 방향에서 동시에 실시간으로 확인하면서 배치 가능하며, 원하는 단면 위치에서의 텐던의 배치 좌표를 확인 가능합니다.

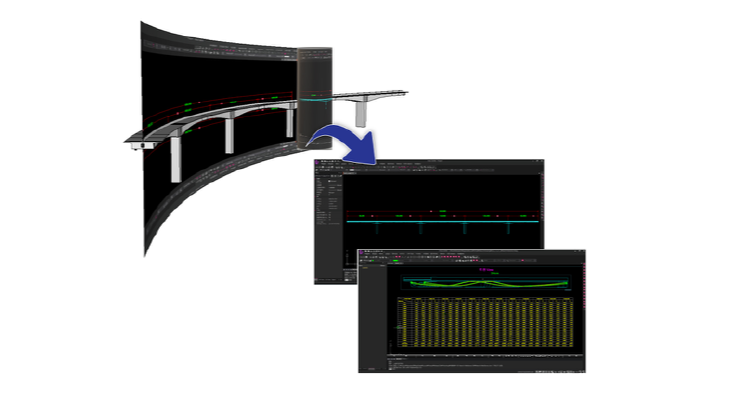

midas CIM과 연계된 midas Drafter를 활용하여, 2D CAD 환경으로 도면 성과물을 생성 및 편집할 수 있으며, 도로선형에 따라 곡선화된 3차원 구조물의 종단면을 2차원으로 전개한 구조도면 및 텐던 프로파일에 대한 좌표정보정보를 테이블 형태로 제작할 수 있습니다.

부재의 시공단계 및 해석조건을 고려한 요소분할 적용 후 텐던과 경계조건이 포함된 구조해석 모델을 생성 할 수 있으며, midas Civil에서 하중조건 및 해석변수를 추가하여 해석 및 설계검토를 진행할 수 있습니다. midas CIM에서 단면계획 변경 시, 연관된 midas Civil의 단면속성이 업데이트 됩니다.

하나의 형상모델을 활용하여, Beam요소 종방향 해석모델 또는 Plate 요소기반의 횡방향 상세해석 모델을 생성할수 있습니다.
