Lifting Pad-Eye/Boat Landing 충돌해석

해석목적

• 선박 접안시 Boat Landing 부분의 충돌해석
• Deck 및 Jacket 인양시 가설부재인 Pad-Eye 설계 및 안전성 검토

해석모델 및 조건

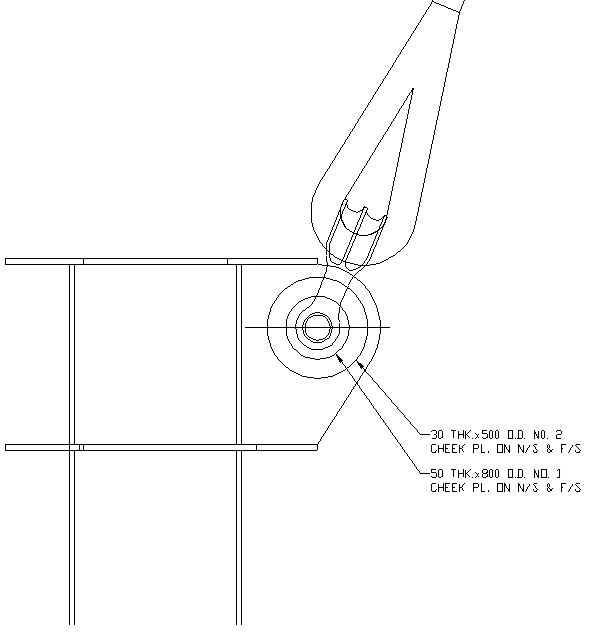

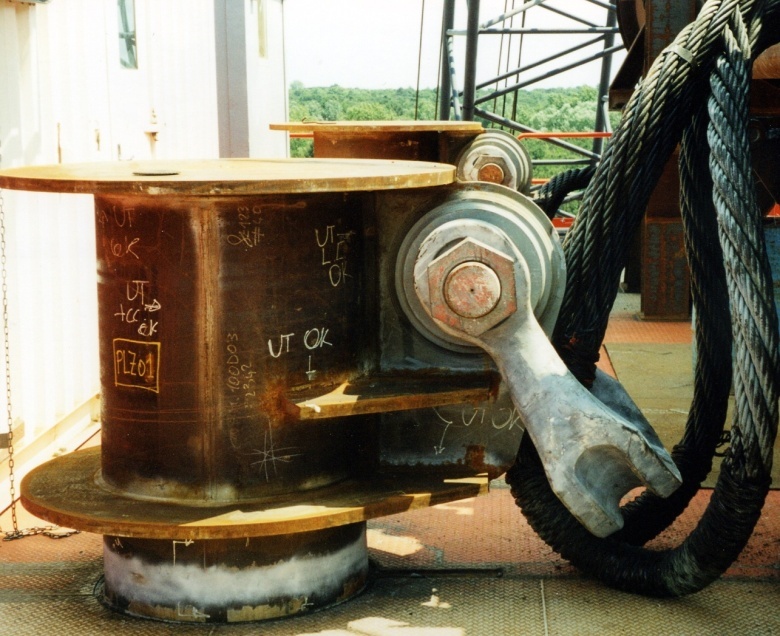

Lifting Pad-Eye 설계

• 모델링 : 3D Hexa Solid Element

선박 충돌 해석

• 접안 선박에 대한 Boat Landing 안전성 검토

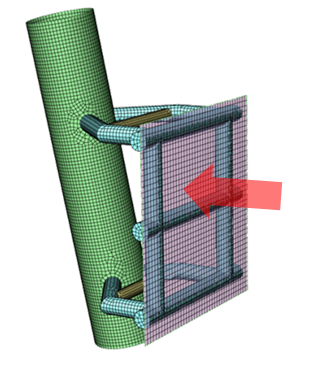

• 접안 선박 : 선측 외판을 강체로 적용 (Boat Landing에 최대하중이 작용하는 조건으로 정의)

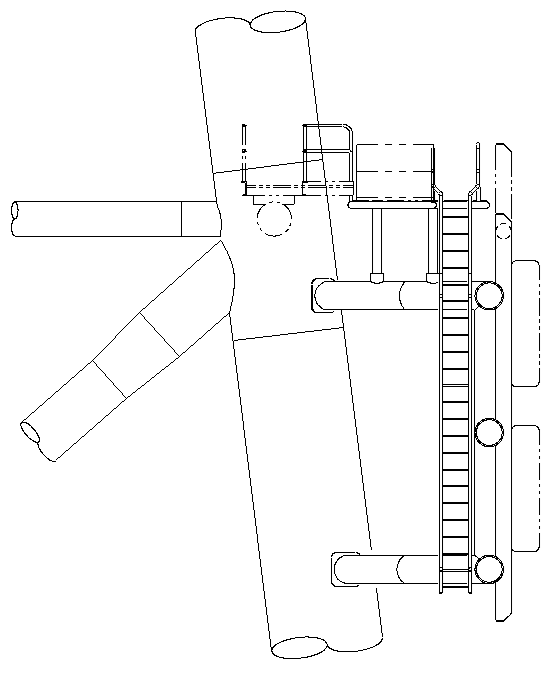

보트 랜딩 구조 설계(좌) - 보트 랜딩 구조의 FEM 모델(우)

접안 선박 개요

• 충돌 선박 : 3,000DWT
• 충돌 속도 : 1knots
• 충돌 형상 : 선측 충돌

해석결과

Lifting Pad-Eye 해석 결과

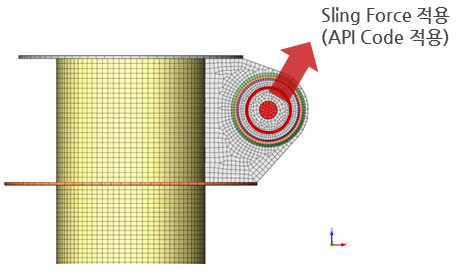

• API Code에서 제안하는 하중 조건을 고려한 안전성 검토
• Main Plate 및 Cheek Plate, 용접부 설계

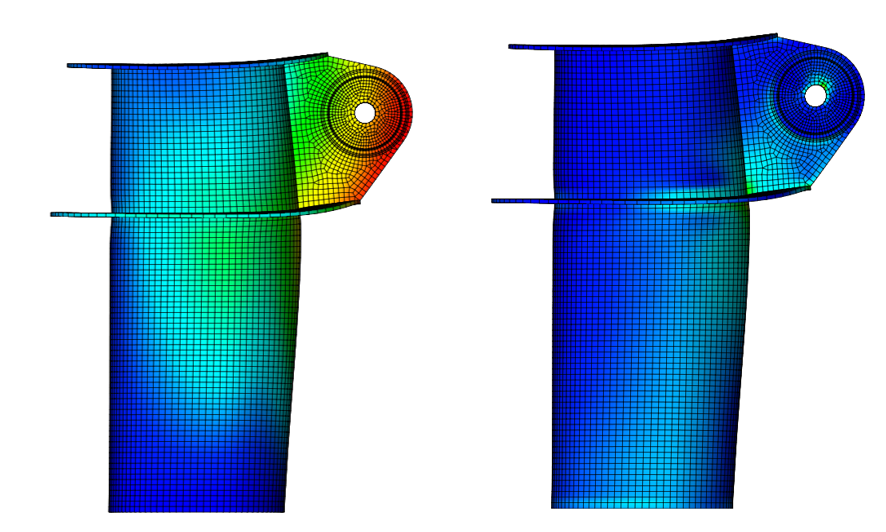

변형 형상(좌) - 응력 분포(우)

선박 충돌 해석 결과

• 선박 충돌에 의한 Boat Landing 안전성 확보
• 충돌시 발생하는 충돌하중 산정

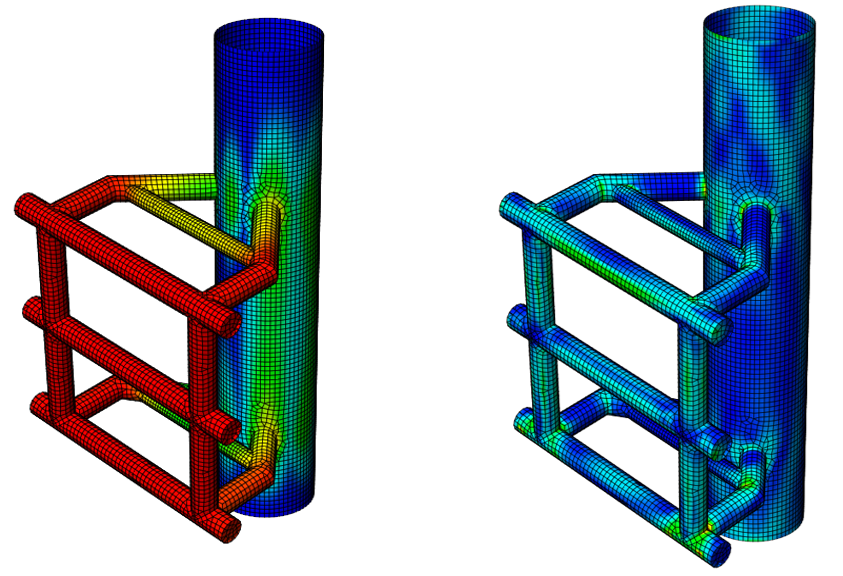

변형 형상(좌) - 응력 분포(우)

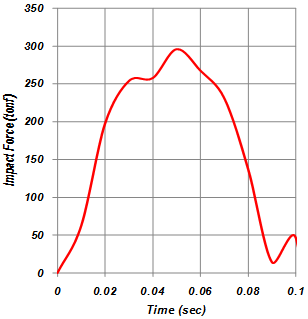

시간에 따른 충돌 하중
