선박용 냉동기의 모터 가진에 의해 발생하는 진동하중 작용시 구조체 및 배관부의 크랙 발생여부 확인

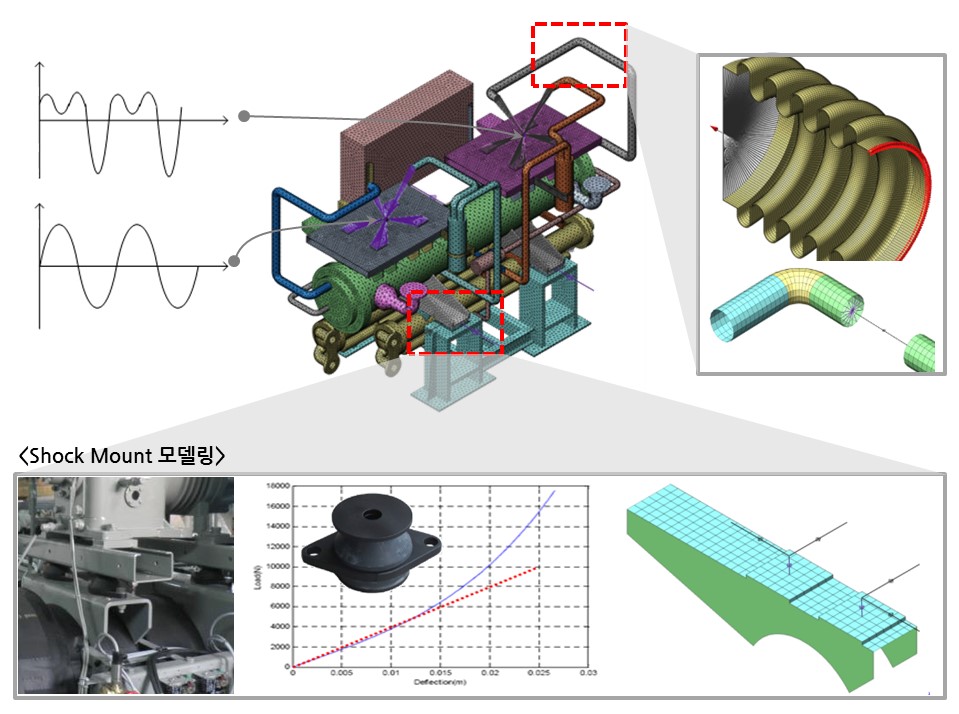

해석모델
• 3D CAD 모델링으로 작업 후 기하형상 단순화 • 모델링 : 3D Solid Element & Spring Element • Flexible Pipe 모델링 : 선형정적해석 수행, 등가 강성 계산 후 Spring Element로 적용 • Shock Mount 모델링 : Spec.의 수직/수평 방향 강성을 평가하여 Spring Element 이용 • 가진 하중 : 모터부 진동 성분을 분석하여 조화하중으로 입력
해석결과
모드해석
• 구조물의 진동에 대한 고유 특성 파악 • 고유진동수 및 고유진동 모드 확인 • 1~6차는 Shock Mount 모드 • 50차 모드까지 계산 (질량참여율 70% 확보)

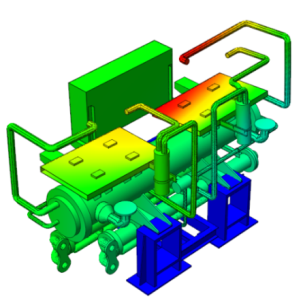

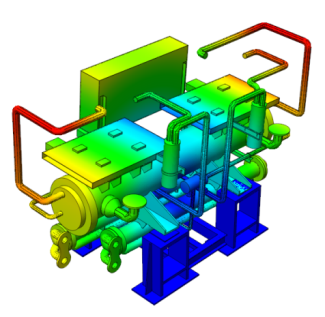

1차 모드 형상(좌) - 2차 모드 형상(우)
주파수응답해석
• 배관파트의 주요 관심부에서 주파수 응답 도출

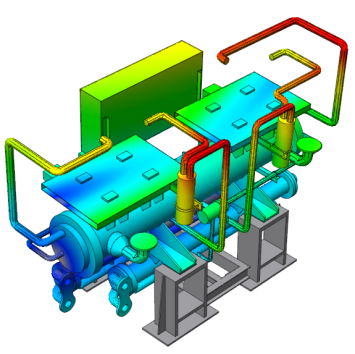

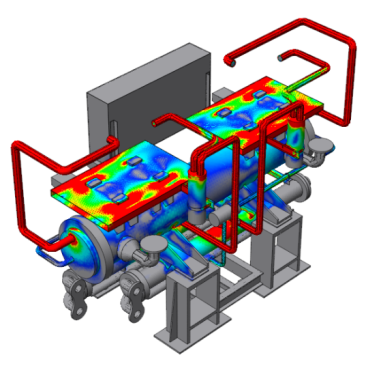

공진시 변위 응답(좌) - 공진시 응력 분포(우)

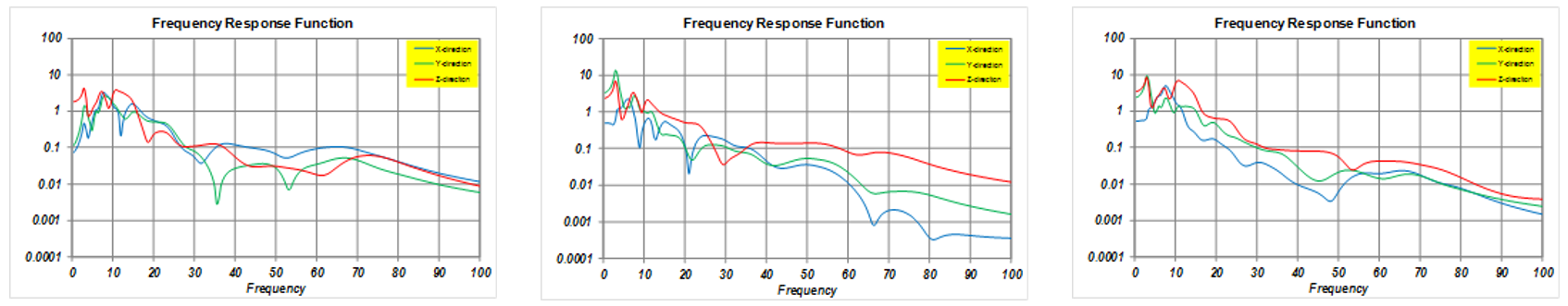

주요 주파수 응답(각 파트별)
