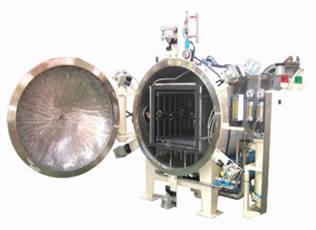

• 진공과 가압이 반복되는 하중에 대한 진공챔버의 구조 안정성 확인

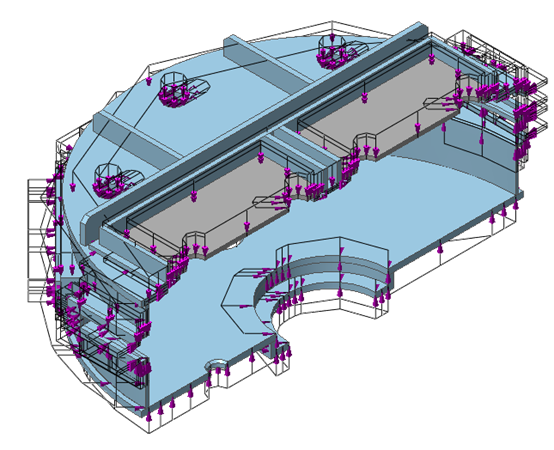

해당 모델은 대칭형상으로 ½ 대칭모델로 해석을 진행하였습니다.

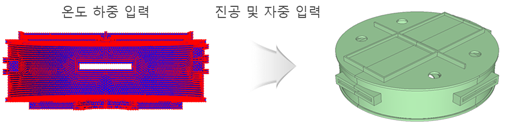

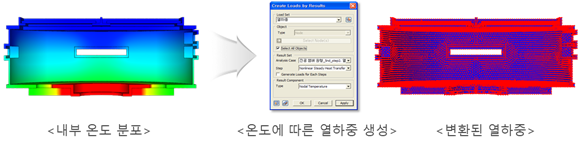

• 구속조건 : 완전구속조건 적용• 하중조건 : - 열전달해석 : 온도에 따른 열 하중 적용 - 열응력해석 : 온도하중, 진공 및 자중 적용

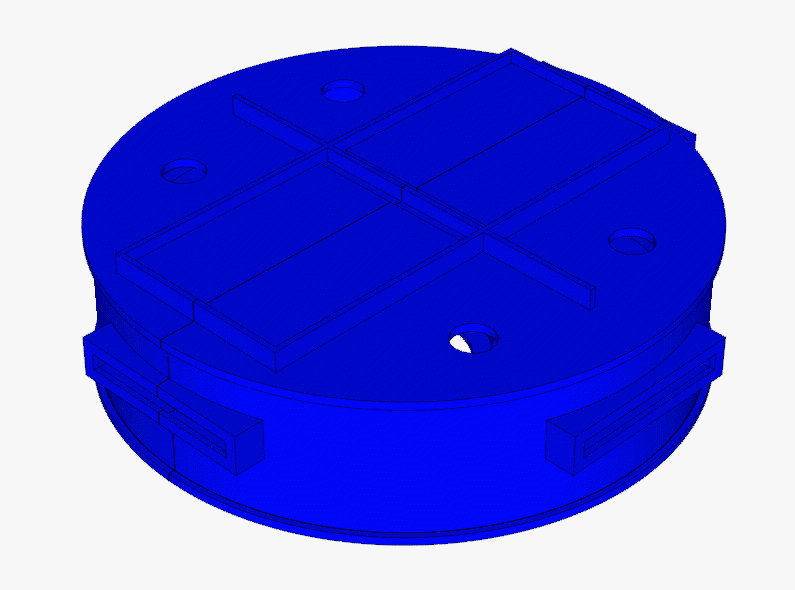

본 해석은 midas NFX Structure의 열전달 및 열응력해석으로 수행되었으며, 결과적으로 최대 변위가 460 μm으로 진공과 기압의 반복하중에 대한 구조 안전성을 확인 할 수 있었습니다.
