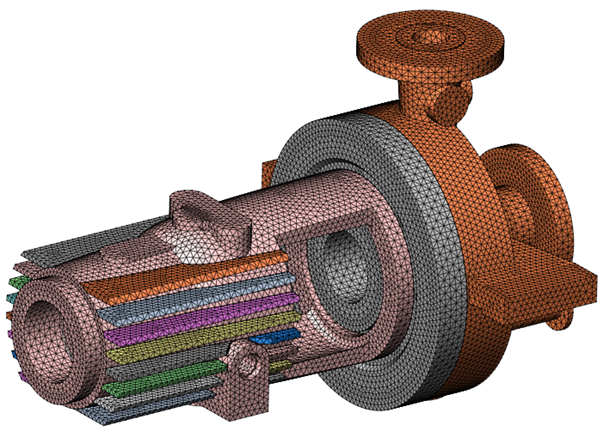

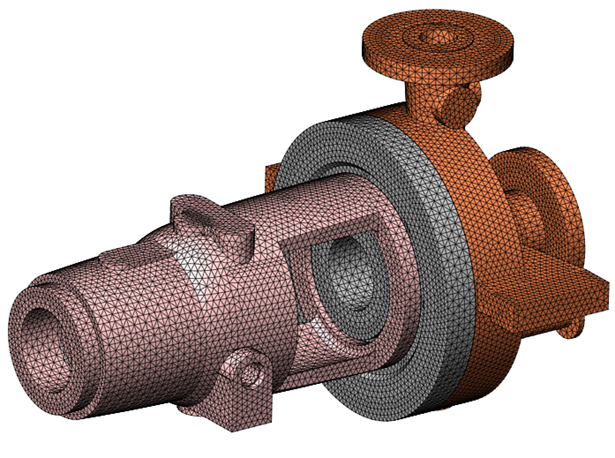

해석 케이스 • Case 1 : 냉각핀이 있고 유입되는 액질의 온도가 100 ℃ • Case 2 : 냉각핀이 없고 유입되는 액질의 온도가 100 ℃ • Case 3: 냉각핀이 있고, 유입되는 액질의 온도가 25 ℃ • Case 4: 냉각핀이 없고, 유입되는 액질의 온도가 25 ℃
경계조건 • 외기와 만나는 부분에 대류 경계조건 부여 • 베어링 접촉부 발열하중 적용 • 베어링 접촉부 절점온도 부여 • 하우징 내부 절점온도: 유체온도 25, 100도

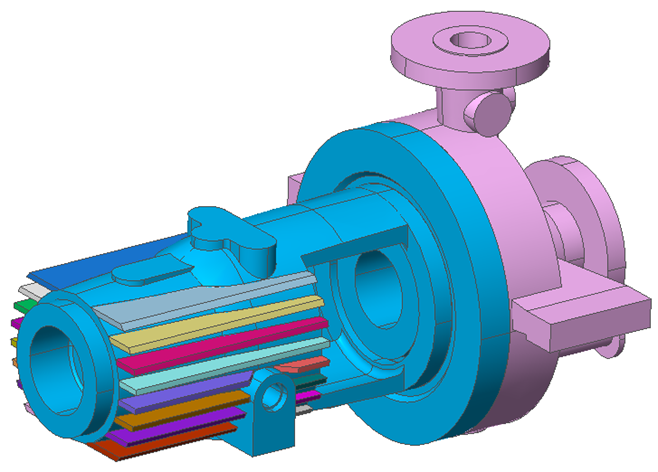

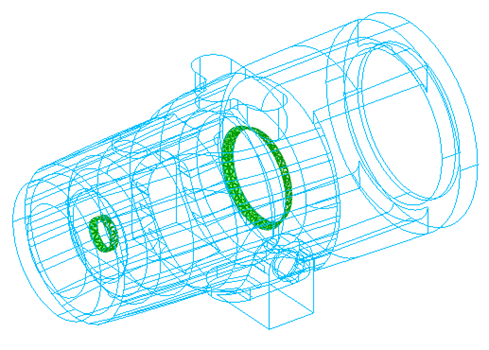

경계조건 참고이미지
해석결과
본 실험은 midas NFX Structure의 열전달해석(과도열전달)으로 수행되었습니다. 아래 결과를 보면 베어링 위치의 온도는 냉각 핀이 없을 때에 74.55 ° C, 냉각 핀이 있을 때에 65.53° C로 냉각핀 유무에 따라 온도를 약 9° C (13.7%) 낮출 수 있습니다. 따라서, 냉각핀의 설계를 통해 베어링의 수심이 높이고 펌프 안전성을 확보 할 수 있습니다.

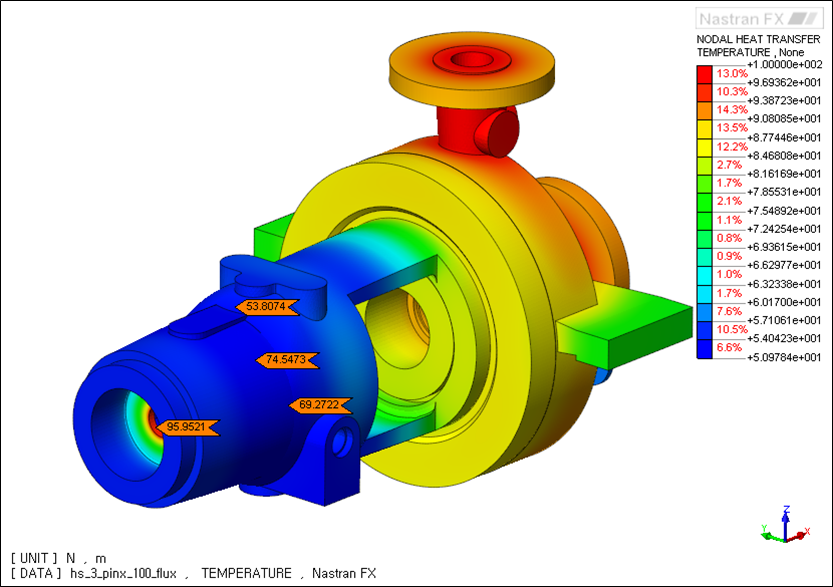

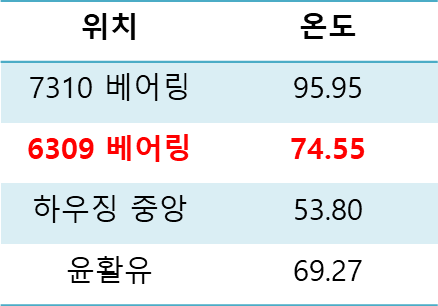

100° C액질, 냉각 핀이 없는 펌프

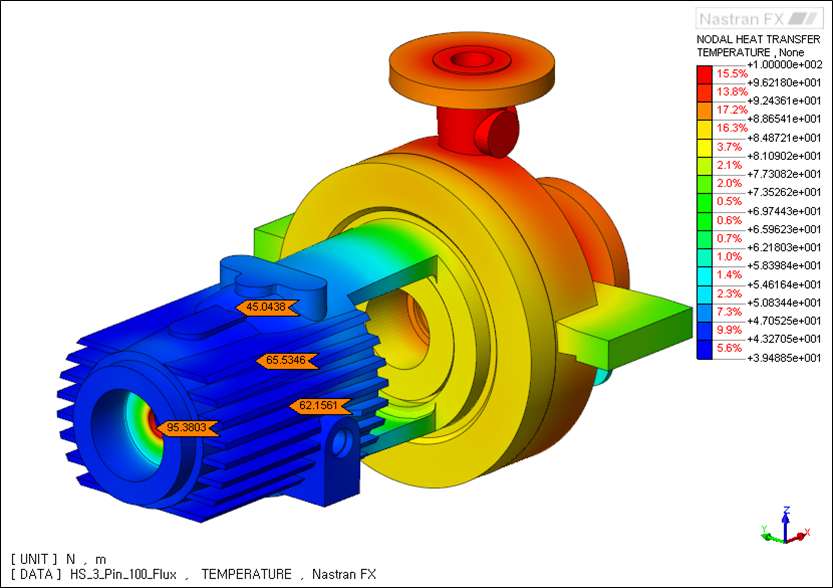

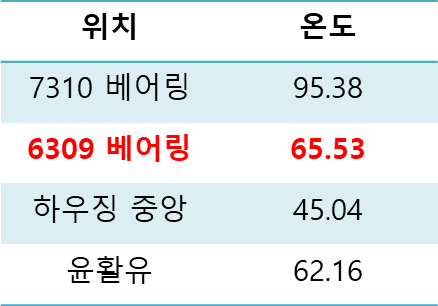

100° C액질, 냉각 핀이 있는 펌프
