트렉터 프레임 ROPS 비선형 해석

해석목적

• 차량 전도시 트렉터 운전자의 상해등급 (AIS) 평가
※ ROPS (Roll Over Protective Structure) : 차량 전도시 변형으로 에너지를 흡수하는 구조물

해석모델 및 해석조건

트랙터 ROPS 캐드모델 및 FE모델

• 하중 조건
- 구조물 : 집중 질량 하중 적용
- 구조물의 하부에 X-Y방향으로 아래의 그래프와 같이 충격하중이 적용되어짐

(좌) 후방 하중 재하 시 (우) 측면 하중 재하시 FE 모델

해석결과

본 실험에서는NFX의 비선형정적(재료비선형)해석을 통하여 승객 공간 확보 및 ROPS의 강성을 조정하여 충격 흡수 에너지 증대시킴으로써 프레임 ROPS의 강성결여 문제를 해결하였습니다.

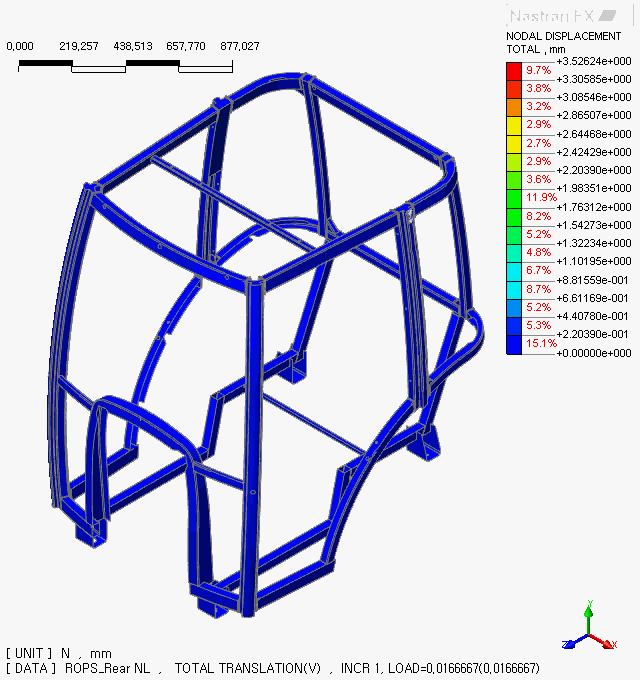

(좌) 후방 하중 - (우) 측면 하중 재하 시 변형 형상

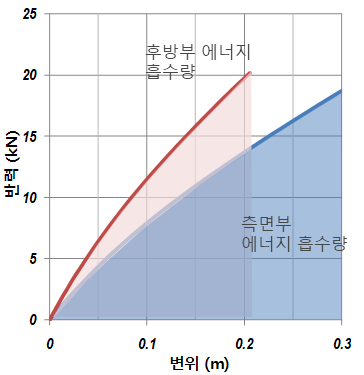

에너지 흡수량 그래프
