벨로우즈의 인장압축에 대한 안정성 검토

해석목적

• 내/외부 진공 상태에서 인장 및 압축에 대한 구조 안전성 검토

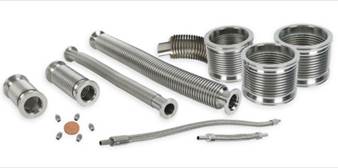

벨로우즈 관련 이미지

벨로우즈 관련 이미지

해석모델 및 해석조건

벨로우즈 캐드모델

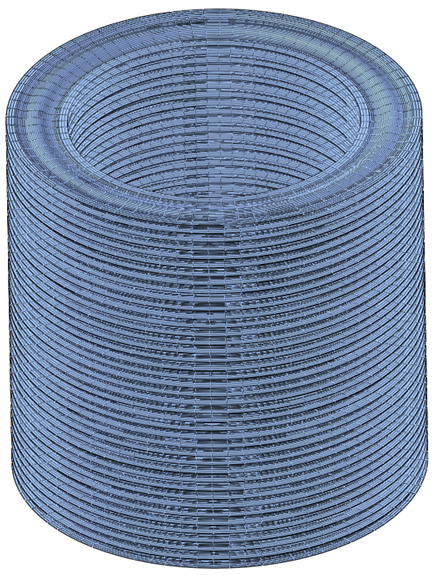

벨로우즈 캐드모델 및 FE 모델

요소 수 : 428,800 개
절점 수 : 637,120 개
경계조건 : 벨로우즈 하단부분에 대하여 고정구속조건 적용

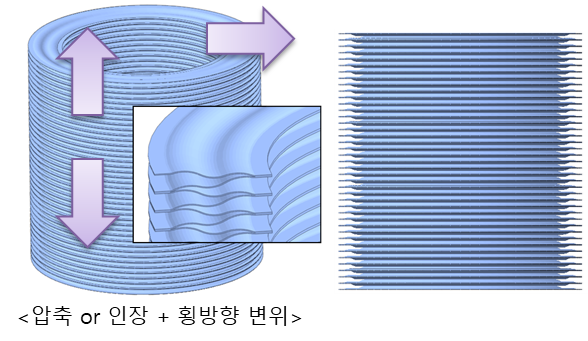

하중조건 : 압축 및 횡방향으로 강제변위 적용

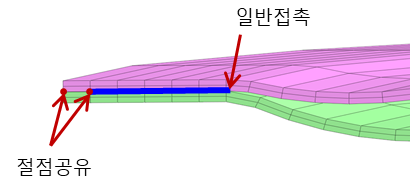

접촉조건 :
- 접촉을 적용하기 위해서 layer별 파트를 분리
- Bellows 용접부위는 절점공유 시키고, 접촉 발생 면에서 압축과 미끄러짐을 고려하여 일반접촉 적용

접촉조건

접촉조건

해석결과

본 실험에서는NFX의 비선형정적(기하/재료비선형)해석 및 피로해석을 통하여 아래와 같은 결과를 확인 할 수 있었습니다.

벨로우즈 압축 + 횡방향 변위에 대한 등가응력결과 전체

벨로우즈 압축 + 횡방향 변위에 대한 등가응력결과 - 확대

벨로우즈 압축 + 횡방향 변위에 대한 등가응력결과 (좌) 전체 – 확대 (우)

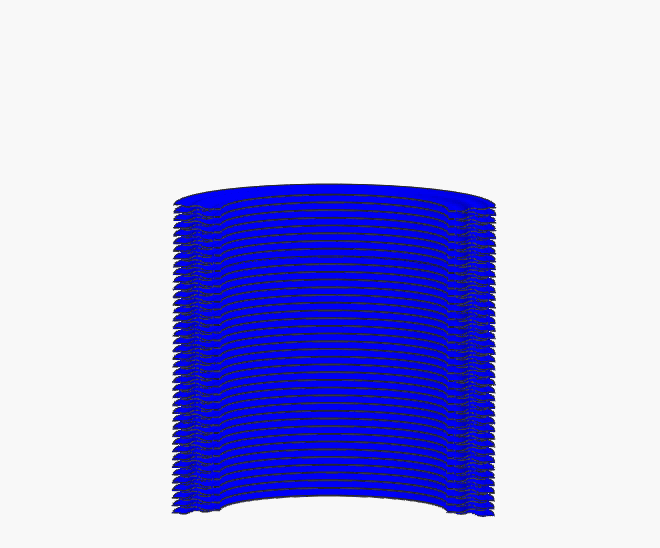

인장에 대한 등가응력 결과

인장에 대한 등가응력 결과

midasMECH 고객스토리 적용사례
