열처리로 형상에 따른 내부 공조 성능 최적화

해석목적

• 열처리로 내부의 고체 열처리 과정 중 냉각 효율 상승을 위한 내부 순환 통로 형상 변경
• 형상 변경에 따른 내부 고체 온도평가

열처리로 관련 이미지

열처리로 관련 이미지

해석조건

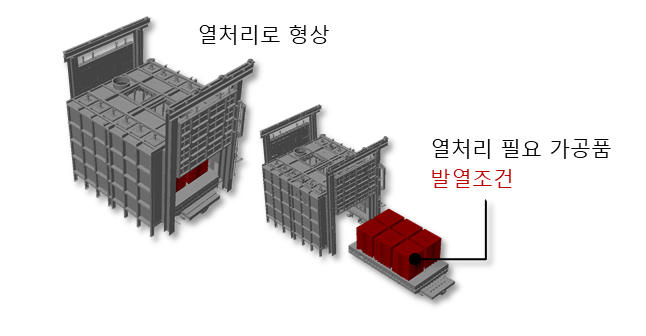

열처리로의 캐드모델 및 적용 해석조건

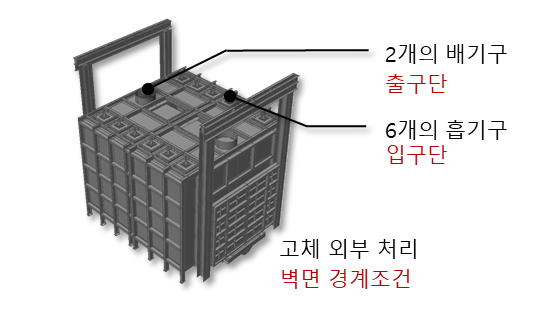

해석모델2-7

열처리로의 캐드모델 및 적용 해석조건

해석결과

• 입구 측인 흡기구와 출구 측인 배기구 사이에 벽이 있고, 해당 벽에 원형 분사구 존재
• 분사구에 따른 내부 고체 온도 평가

해석결과_원안1

해석결과_변경안1

초기설계안 : 분사구 소형 60개 (좌) - 설계수정안 : 분사구 대형 14개 (우)

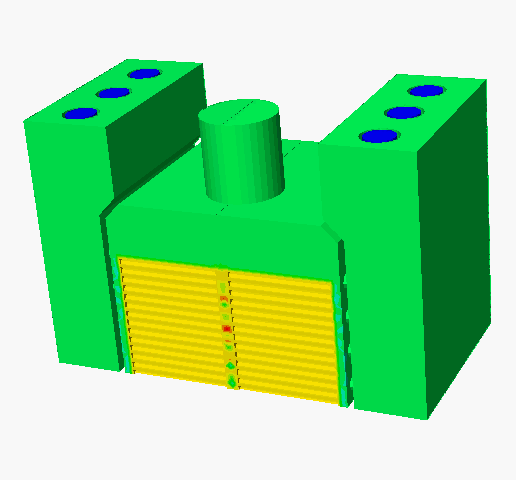

해석결과_원안2

해석결과_변경안2

초기설계안 (좌) - 내부기류 온도분포 - 설계수정안 (우)

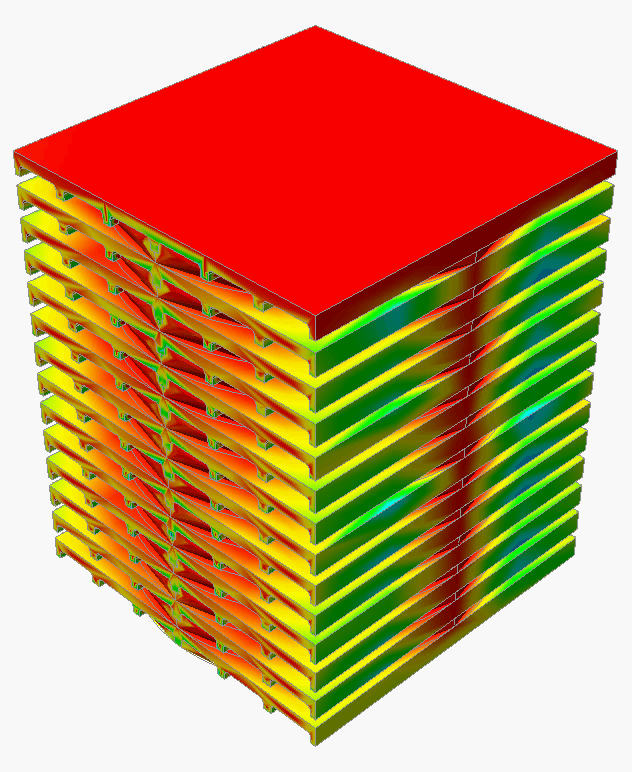

해석결과_원안3

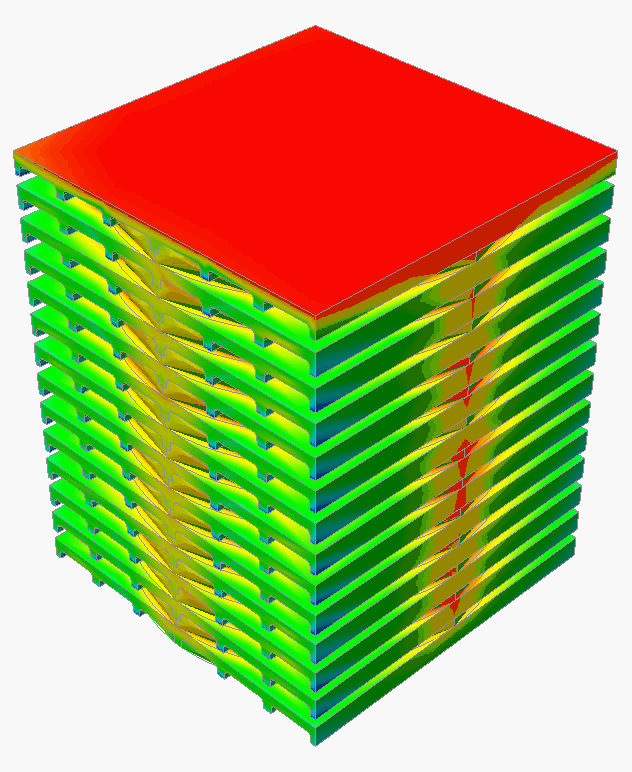

해석결과_변경안3

초기설계안 : 내부 고체온도 126℃ (좌) - 설계수정안 : 열처리 가공품 온도 (우)

midasMECH 고객스토리 적용사례
