적용사례 고무 압입/이탈 과정 시뮬레이션
  • 산업군 산업장비
  • 해석타입 비선형정적해석
    재료비선형
    기하비선형
    접촉비선형
  • 사용제품 모듈 NFX Structure
제품문의하기
해석목적

•  고무 압입/이탈 과정의 시뮬레이션

해석조건

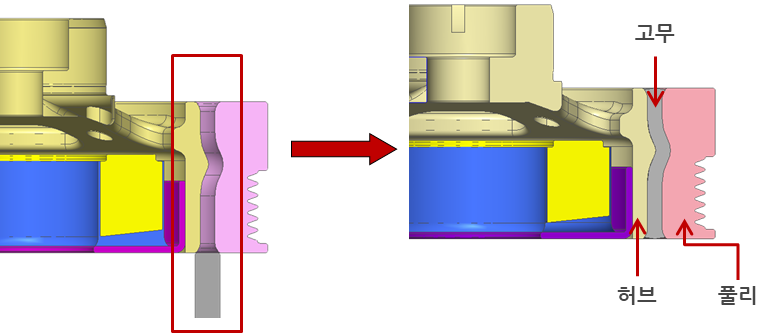

고무압입 캐드모델
고무압입 캐드모델
  • 모델링 : 고무가 가압되는 부분에서 2D모델로 전환
  • 경계조건 : 고무 하단부 고정
  • 하중조건 : 기계의 형성부 안에 삽입하기 위해 강제 변위 적용
  • 접촉조건 : 기계 벽부분과 고무 재료와의 접촉 시뮬레이션을 위하여 마찰에 대해서 일반접촉조건 적용

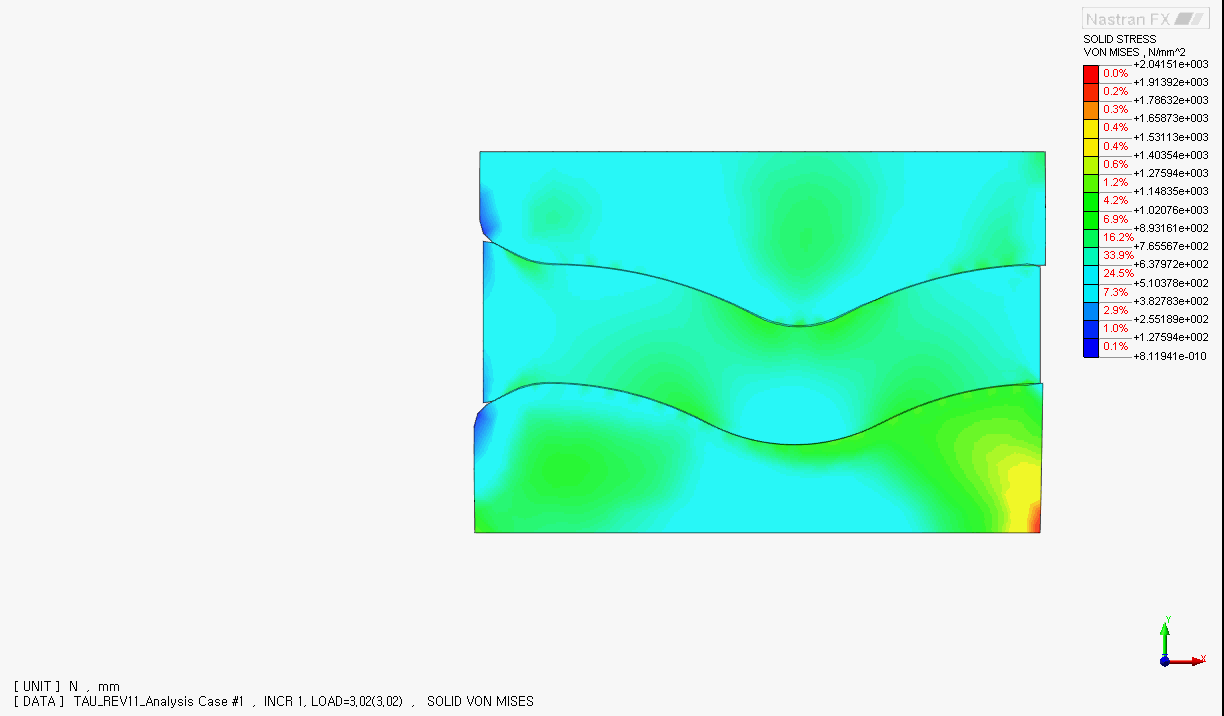

해석결과
고무 압입과정 풀리의 이탈과정
고무 압입과정(위) - 풀리의 이탈과정(아래)
