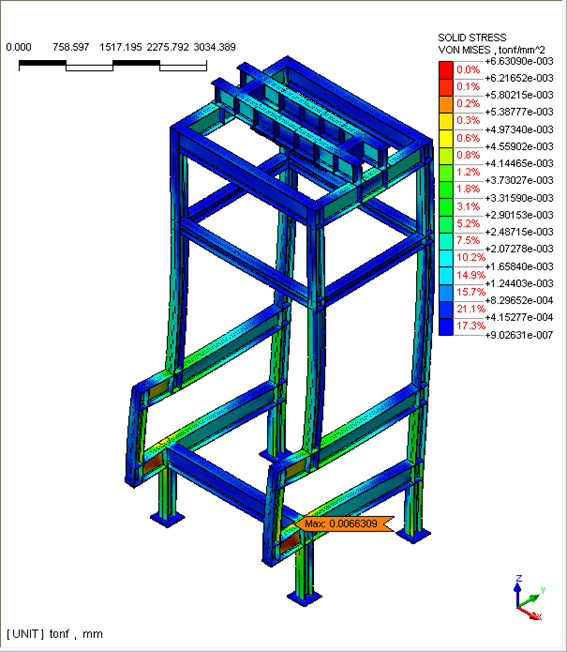

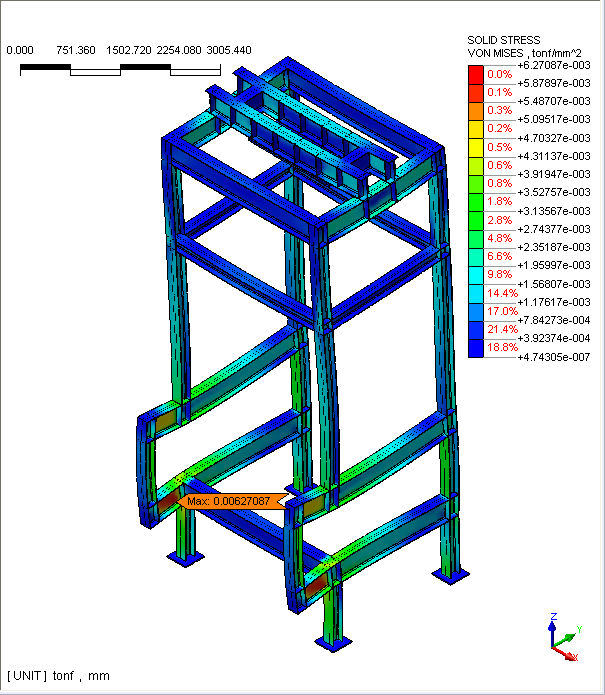

• 풍하중과 자중에 의한 변형 및 응력검토 통한 PIN과 Stocking Shelf의 구조 안전성 검토
해석모델 및 해석조건

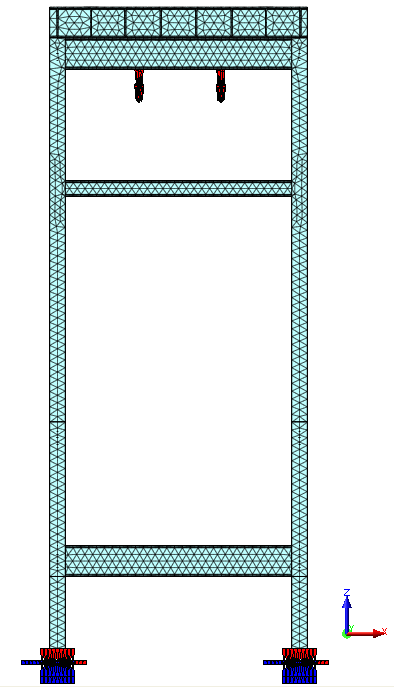

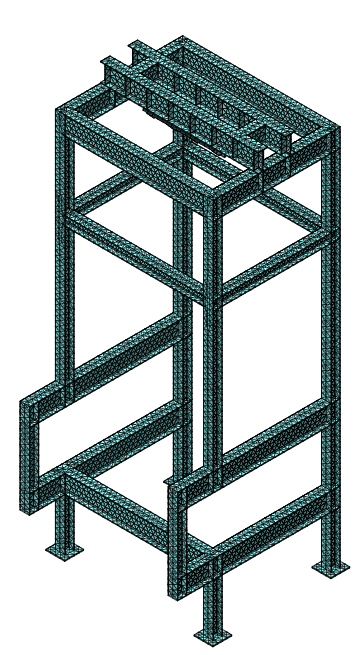

• 모델링 : 3D Solid Element • 요소 수 : 68,544 개 • 절점 수 : 125,788 개 • 경계조건 : 기초부분 완전구속조건 (Tx, Ty, Tz, Rx, Ry, Rz 구속) • 접촉조건 : 일체거동조건 • 하중조건 - PIN : 집중하중 3ton 적용 - 구조물에 대한 풍하중 : X,Y 뱡향으로15.6794lbf/ft2 적용
