적용사례 탱크 하부 구조물의 강도 검토
  • 산업군 산업장비
  • 해석타입 선형정적해석
  • 사용제품 모듈 NFX Structure
제품문의하기
해석목적

•  내압이 작용할 때의 하부 구조물의 강도 검토

해석모델 및 해석조건

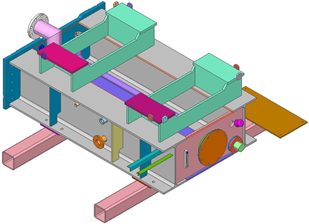

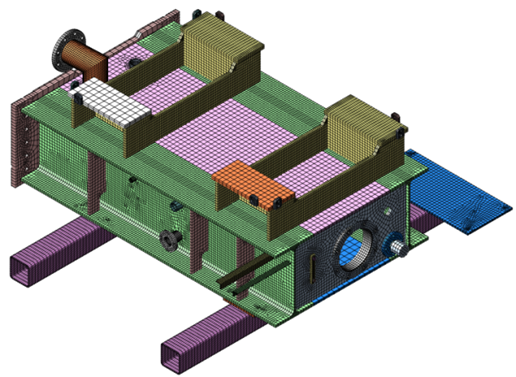

탱크 하부 구조물의 캐드모델 및 요소망 생성 모델 탱크 하부 구조물의 캐드모델 및 요소망 생성 모델
탱크 하부 구조물의 캐드모델 및 요소망 생성 모델
  • 모델링 : 3D Solid Element
  • 요소 수 : 118,398 개
  • 절점 수 : 211,269 개
  • 하중조건 및 구속조건 : 아래 이미지 참조

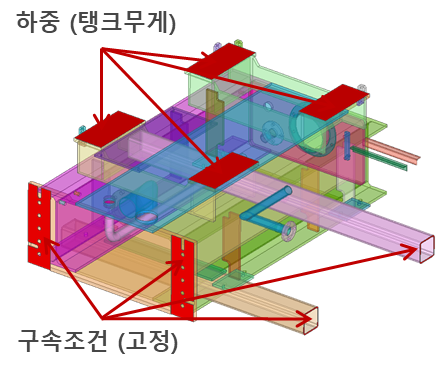

적용된 하중 및 구속조건
적용된 하중 및 구속조건
해석결과

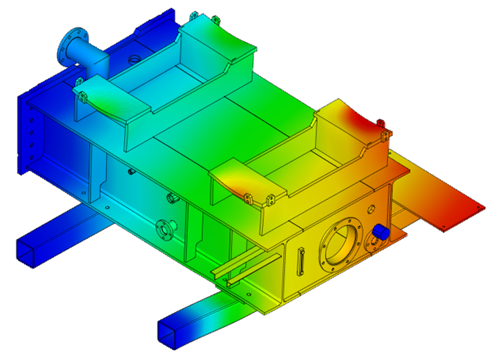

탱크 하부구조물의 응력분포 해석결과_변형형상-1

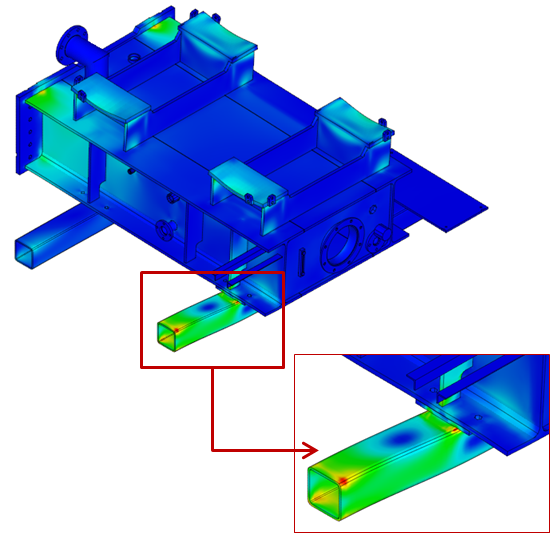

탱크 하부구조물의 응력분포(좌) - 탱크 하부구조물의 변위분포(우)
