휴대폰 커넥터의 체결/분리 시 구조안전성 검토

해석목적

• 휴대폰 커넥터 체결/분리시 발생하는 접촉부의 최대응력, 잔류응력, 소성변형 검토
• 위 검토결과를 바탕으로 제품 구조안전성을 검토하기 위함

접촉부 모델 이미지

해석모델 및 해석조건

해석조건1-13

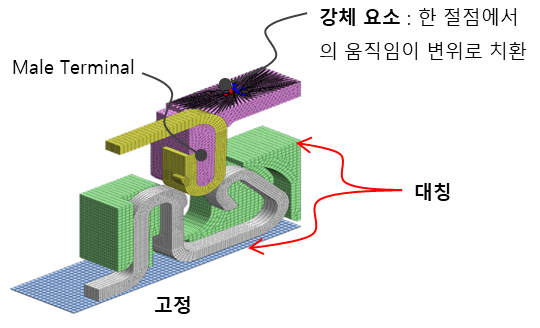

휴대폰 커넥터 FE-Model

모델링 : 3D Solid Element
하중조건 : 강제변위로 재료 두께의 4배를 y방향으로 이송
(1) 조립 : Male Terminal를 –Z 방향으로 이동
(2) 분리 : Male Terminal를 +Z 방향으로 이동

해석결과

해석결과1-874

해석결과2-74

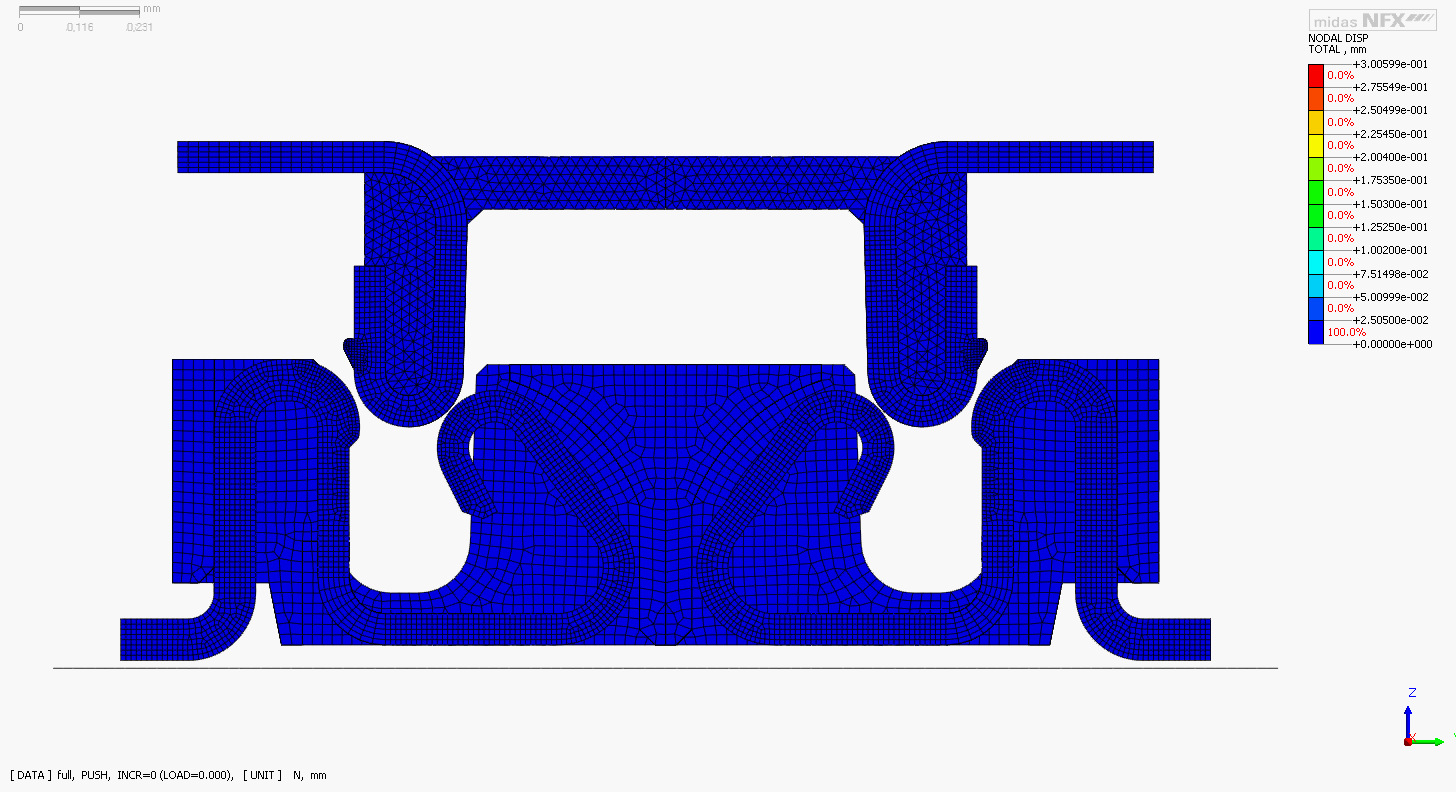

변위형상(좌) - 등가응력형상(우)

해석결과3_체결

해석결과3_분리

최대 응력 (체결)(좌) - 최대 응력 (분리)(우)

해석결과5

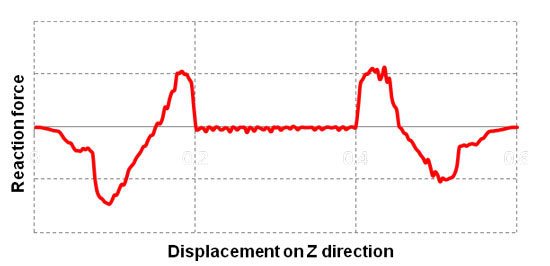

반작용-변위 Plot
