Glass가 LCD 패널을 이용한 운송과정 중 파손 위험을 낮추기 위하여LCD 패널이 Roller 위를 지나갈 때 받는 변형량 예측하고 LCD 패널의 끝단 수직 변위 검토하기 위함

•  모델링
  - LCD 패널 : 일정한 두께의 2D Plate Elements
  - Roller : 작은 곡선 Plate Elements
•  접촉조건 : Roller와 LCD 패널 사이에 일반 접촉조건 적용

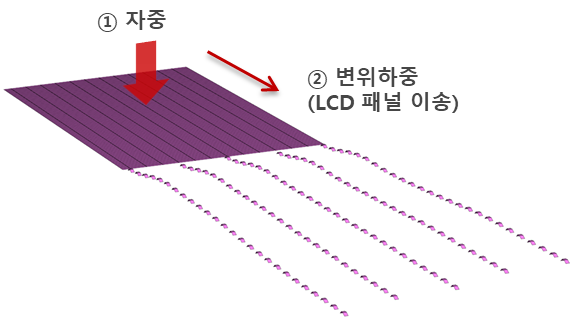

•  하중조건 : 자중 고려, LCD 패널에는 강제 변위 적용

본 실험은 NFX의 기하비선형 및 접촉비선형해석을 통해 수행되었으며,  Roller 위의 Glass변형 형상과 LCD 끝단의 수직 변위를 검토한 결과 이송 패널을 지지하는 Roller 수의 부족이 Glass의 파손 위험에 영향을 미치는 것을 알 수 있었습니다. 따라서,  최소 개수의 Roller를 추가함으로서 Glass파손을 방지 할 수 있을 것으로 판단됩니다.
