LCD TV의 열전달 열응력해석

해석목적

• PKG 발열에 의한 전체 BLU의 온도분포 검토
• 열응력 해석을 통한 제품의 안전성 검토

해석배경이미지1-3

해석배경이미지2-2

LCD TV 관련 이미지

해석모델 및 해석조건

해석모델1-2

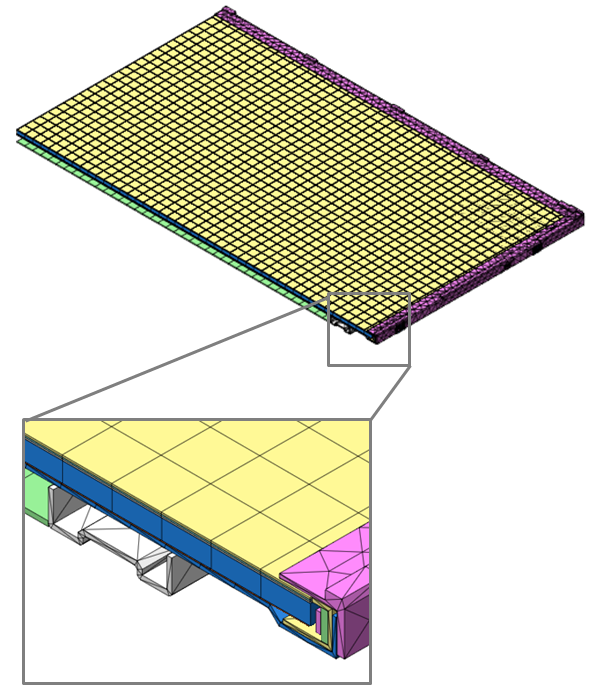

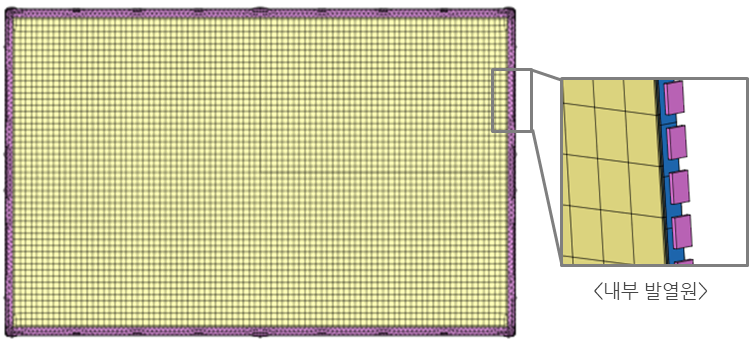

LCD TV의 FE모델

노드 수 : 112,710개
요소 수 : 61,547 개
접촉조건 :
- 접촉을 통해서 열이 전도되는 열접촉(Thermal Contact) 사용
- 열이 완전 전도되는 일체거동의 접촉조건 적용
대류 경계조건 : 대류계수 10 [W/m] (자연대류) 부여

해석결과

열전달해석

LCD 디스플레이의 전면과 후면에 대하여 정상상태 열전달 해석이 수행되었고 전면과 후면 사이에 22 ℃의 차이가 있음을 확인 할 수 있습니다.

열전달해석결과1.

열전달해석결과2

LCD TV의 열전달해석 온도분포

열응력해석

열응력해석결과1

열응력해석결과2

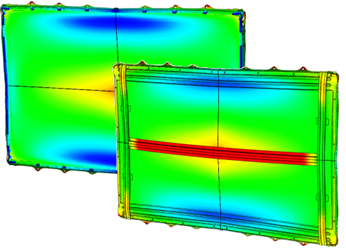

LCD TV의 변위 결과(좌) - LCD TV의 응력 분포(우)

(프레임 최대 처짐 : 0.2mm)

midasMECH 고객스토리 적용사례
