철근콘크리트 빔의 강도해석 – 형상에 따른 구조 성능 평가

해석목적

• 중공 슬래브를 이용한 중량 저감 효과 검증
• 실험과 해석을 통한 최적화된 중공형상 선정

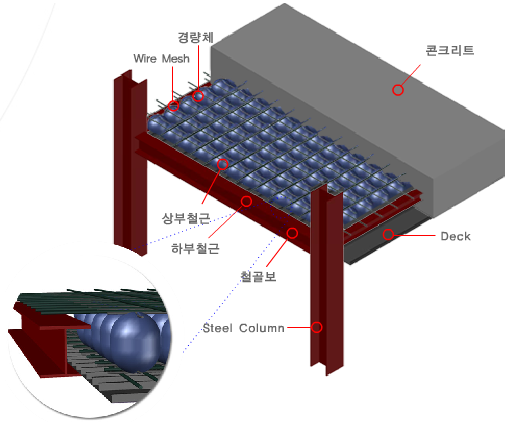

해석모델

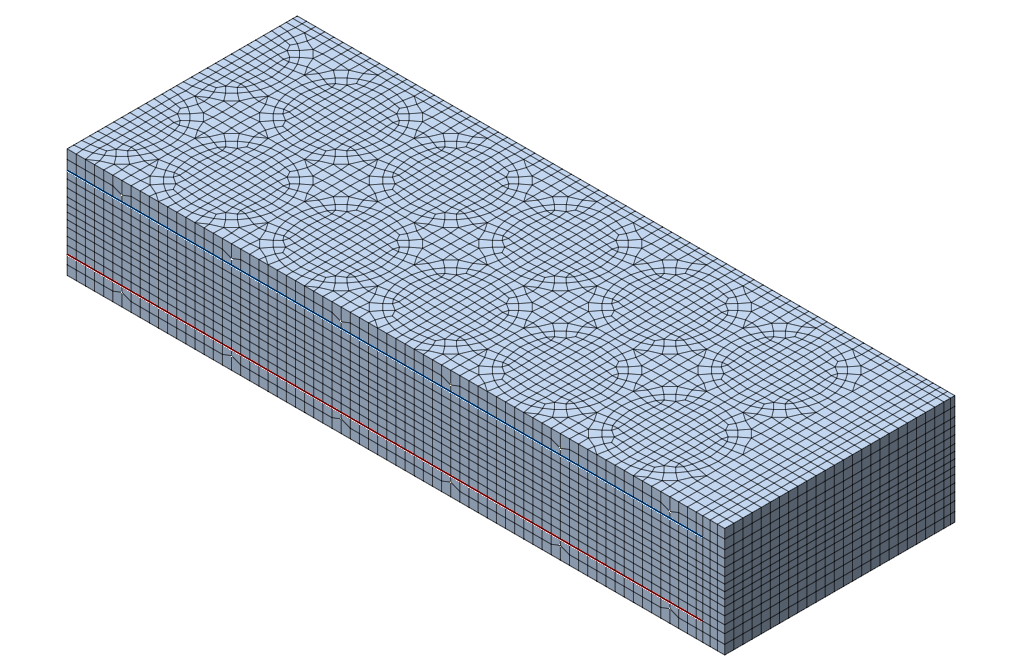

1/4 대칭모델

1/4 대칭모델

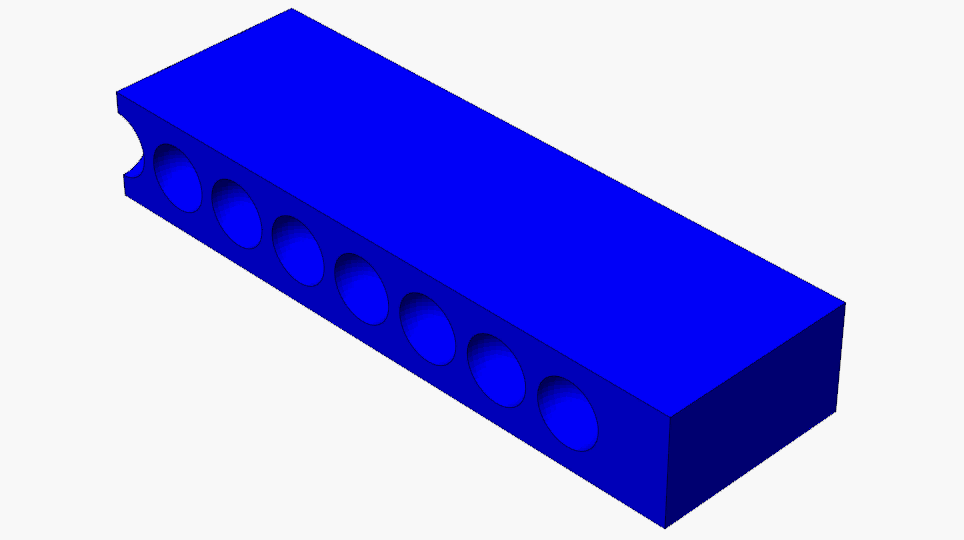

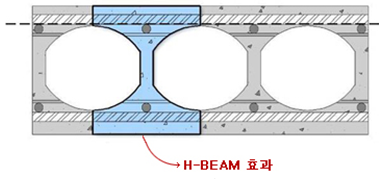

형상에 따른 해석 모델

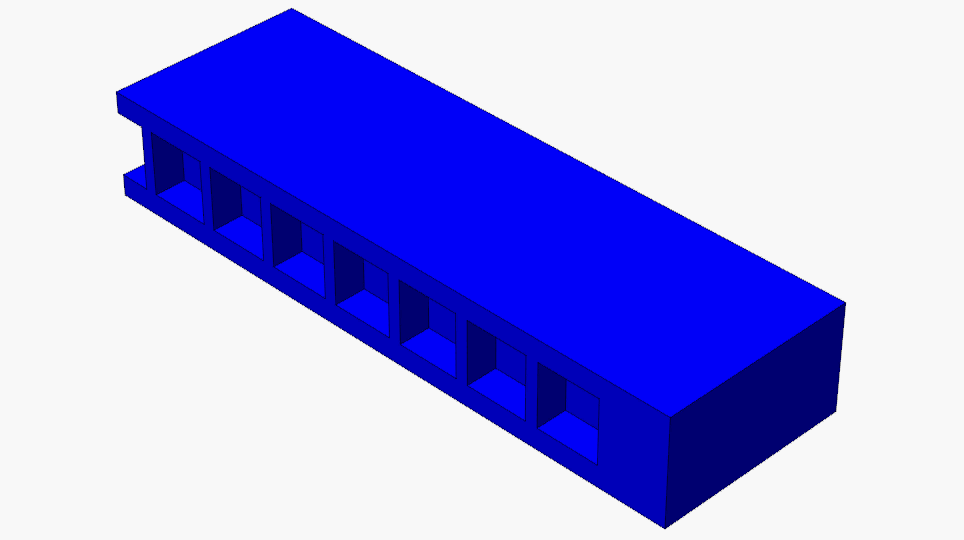

사각형

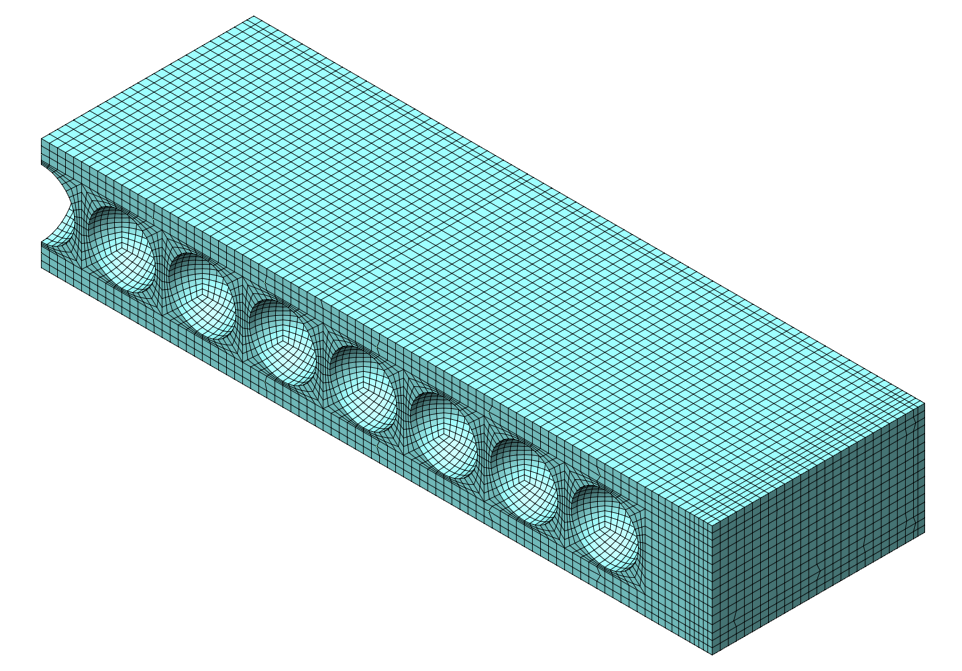

구형(좌) - 사각형(우)

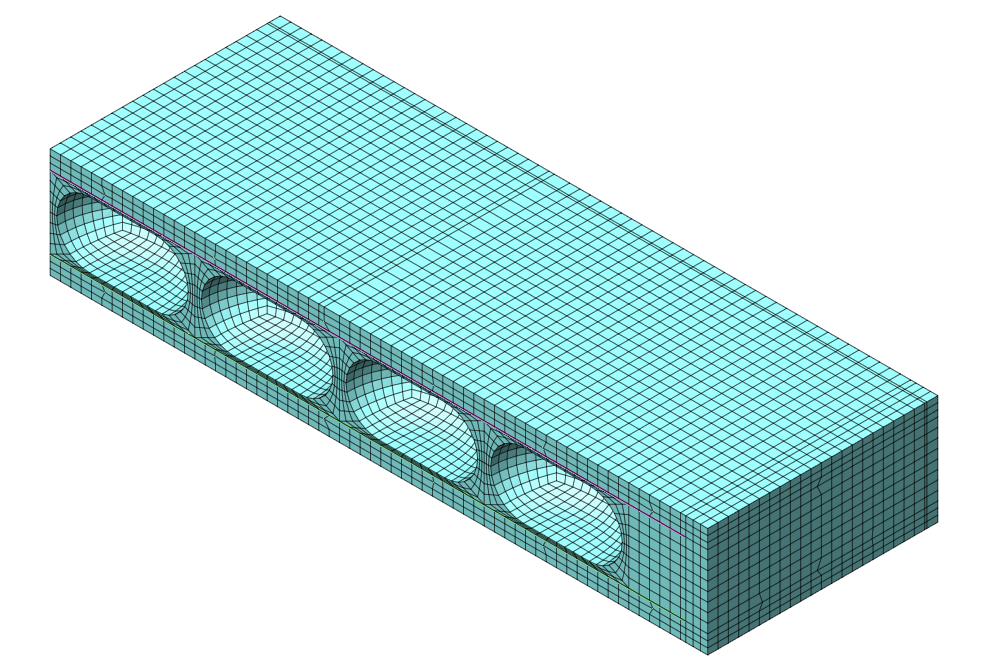

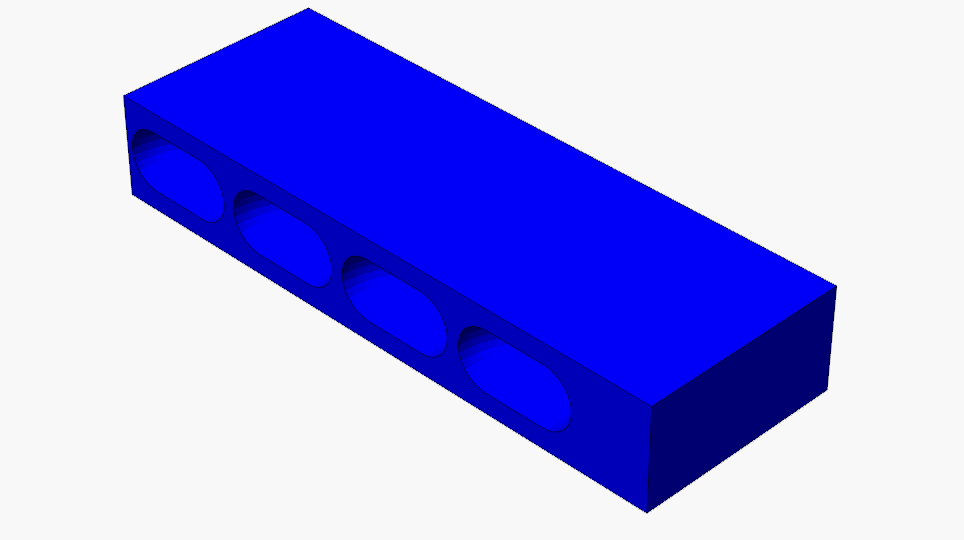

타원형

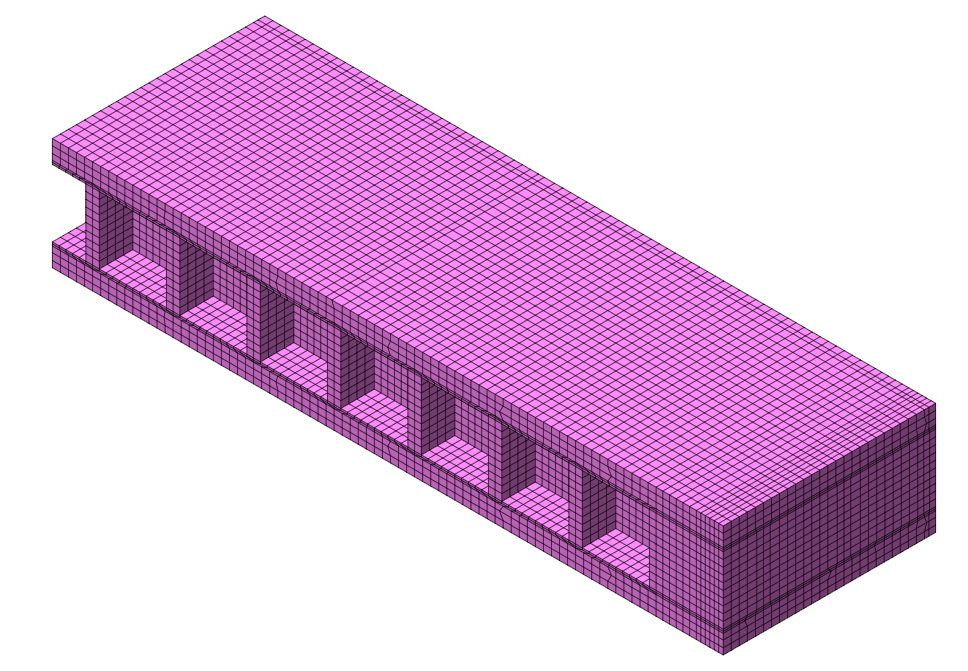

기존형

타원형(좌) - 기존형(우)

해석조건

철근콘크리트 하중 조건과 경계조건

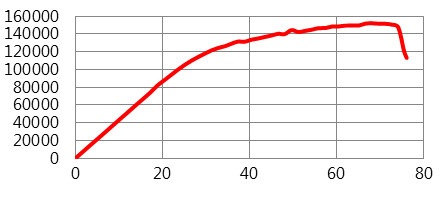

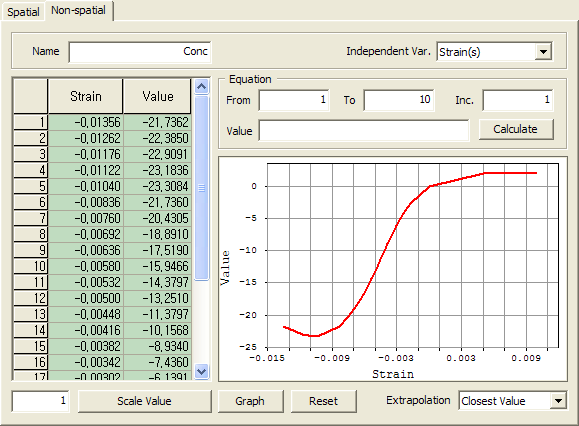

재료 비선형 – 콘크리트

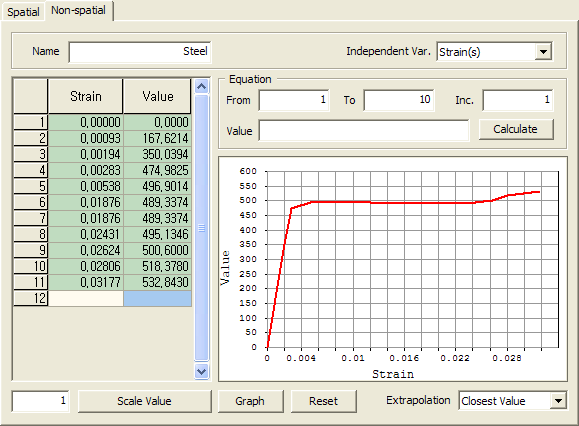

재료 비선형 - 철근

재료 비선형 - 콘크리트(좌) - 재료 비선형 - 철근(우)

해석결과

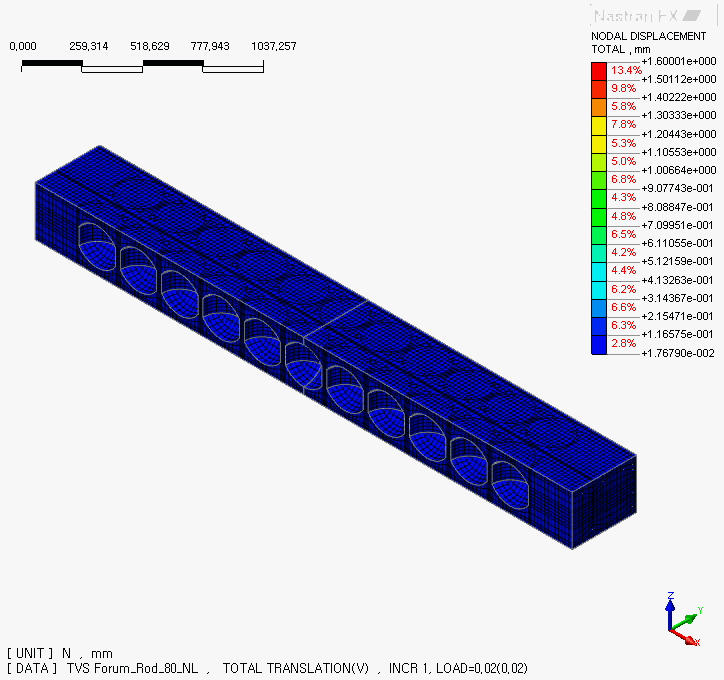

철근콘크리트 빔의 응력 분포

형상에 따른 해석 결과

타원형

구형(좌) - 타원형(우)

사각형

기존형

사각형(좌) - 기존형(우)

결론

• 성능은 기존형 > 타원형 > 구형 > 사각형 순으로 나타남
• 단면성능으로 검토할 경우 기존형>구형>타원형>사각형 순으로 압축측 성능이 높을 것으로 예상됨
• 구형과 타원형을 비교할 경우 구형이 비교적 강성이 높으며 타원형이 변형이 더 높게 나타나는 현상이 발생함
