최적화를 통한 파이프의 두께 및 형상에 대한 경제성 있는 구조 요구

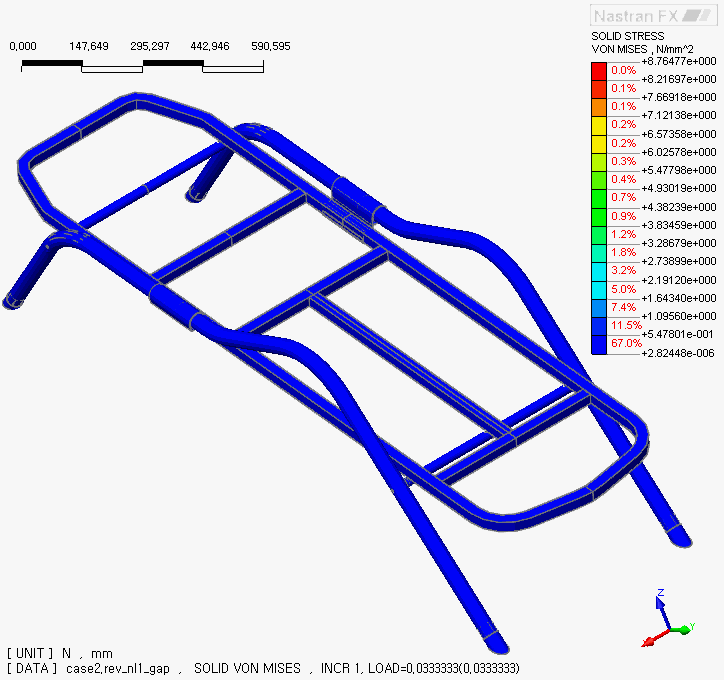

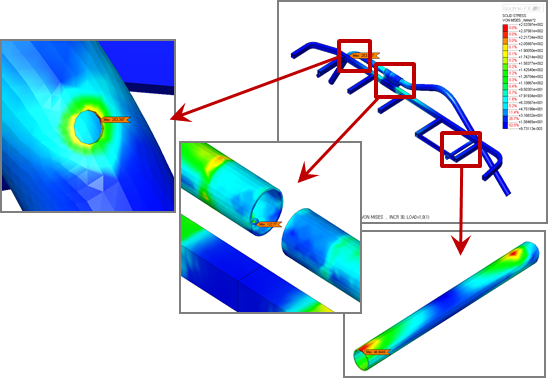

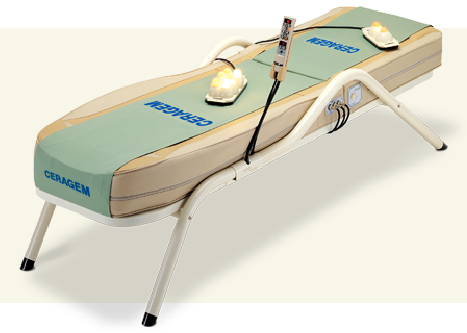

• 의료용 침대 형상, 두께, 재질에 따른 구조안전성 검토• 해석을 통한 파이프 두께 및 형상 최적화

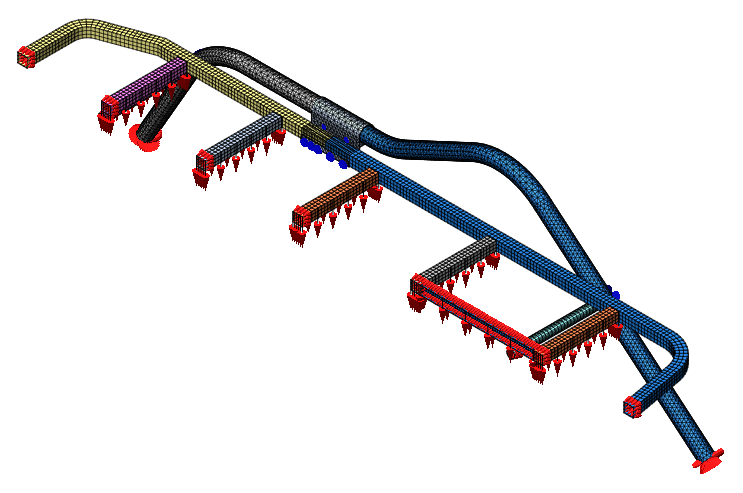

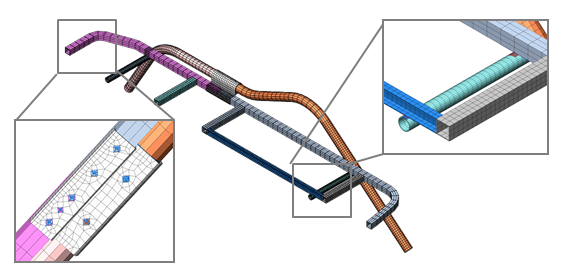

• 솔리드 사상 요소망 : 오면체 + 육면체• 요소 수 : 9,834 개• 절점 수 : 19,799 개• 볼트 체결은 강체 요소(RBE2)로 처리• 윗면에 총합력 부여 / 대칭면에 대칭경계조건 부여• 브라켓 연결부위에 총합력 부여 / 대칭면에 대칭경계조건 부여
