• 저작운동을 통해 악골(Maxillary Bone)에 가해지는 현상을 규명하기 위한 목적

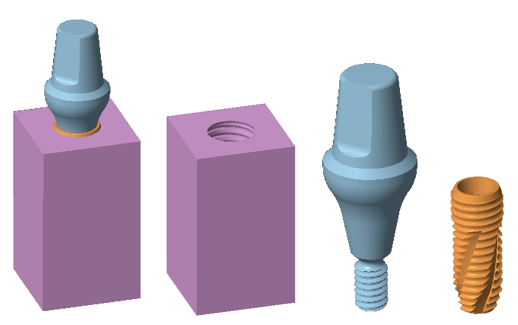

• Fixture와 Maxillary Bone의 접촉 부위를 검토

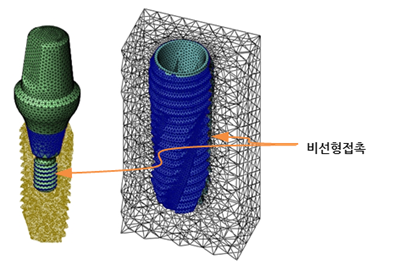

•  3개의 Body에 대해 Tetrahedron 4-node Element type으로 요소망을 생성
•  관심 부위인 Fixture과 Maxillary Bone 사이는 좀 더 조밀한 요소망을 생성

비선형해석

•  Abutment과 Fixture이 접하는 면과 Fixture와 Maxillary Bone이 접하는 면은 비선형 거동이 예상되므로 General Contact(마찰 계수 0.3)를 적용

피로해석

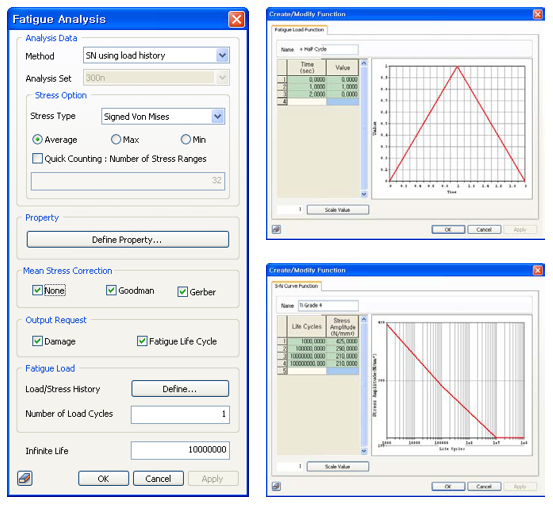

•  하중 이력을 이용한 S-N 선도 사용
•  STRESS TYPE : Signed Bon Mises Stress (Average)
•  Mean Stress Correction : Goodman Fatigue equation

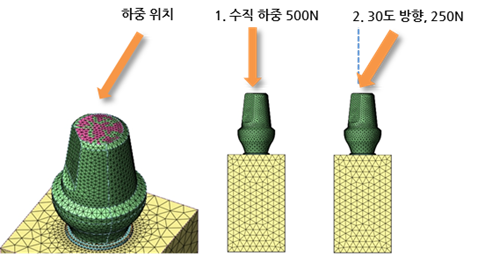

•  피로 하중 : +반복하중 (하중에 따른 Factor 적용 : 0.3 ~ 0.7)

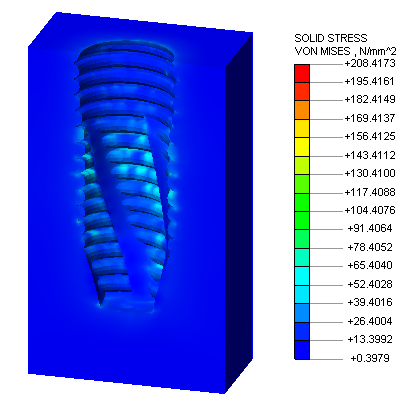

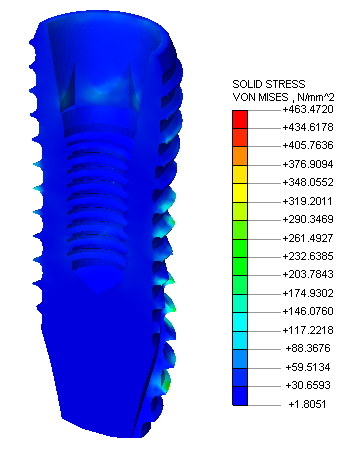

비선형해석

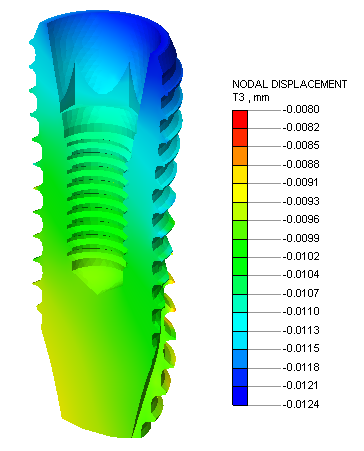

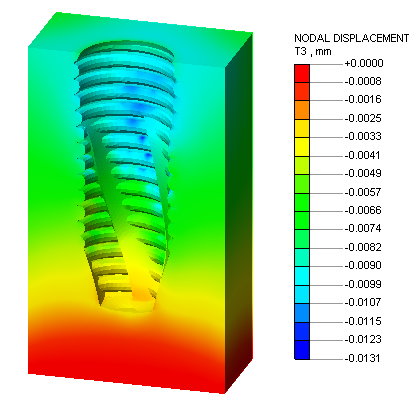

• X방향과 Y방향의 Displacement는 미미하게 나타났고, Fixture 축 방향의 변위는 상대적으로 크게 발생되었다.

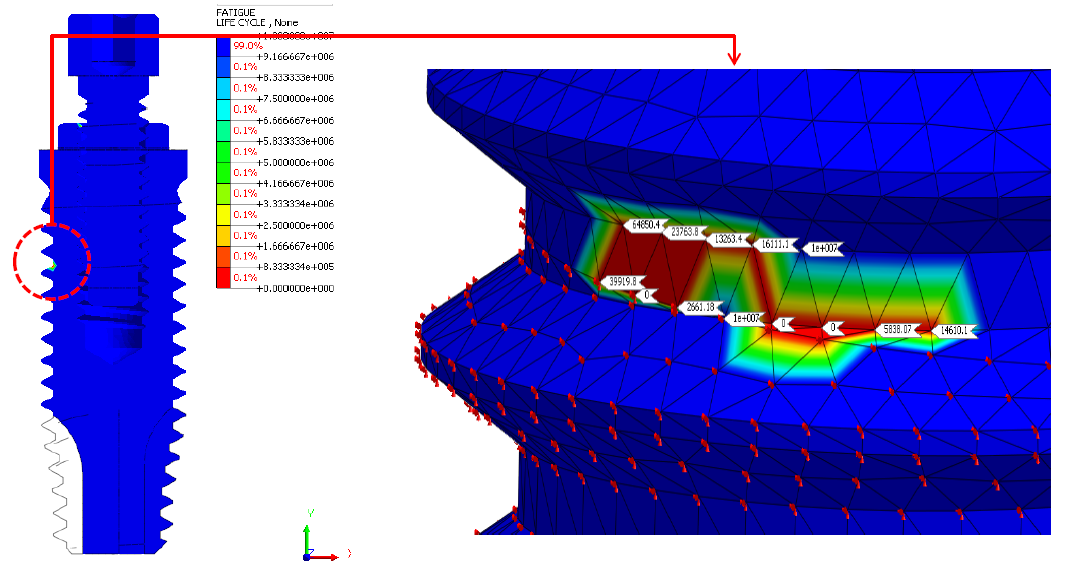

피로해석

•  인장이 작용하는 부위에서 피로 파괴가 일어남
•  구속조건 끝 단에서 발생 Max 값을 제외하면 2.6X103 사이클
•  Screw Part는 1.0X106 사이클
•  피로해석 결과 400N부터 Fixture의 Screw에서 영구수명을 갖지 못함
