의료용 스텐트 강도 및 피로내구성 검토

해석목적

• 신체 내부 장기의 확장 운동으로 인한 의료용 스텐트의 파괴
• 스텐트의 복원력(반력)과 피로내구 검토

해석모델 및 조건

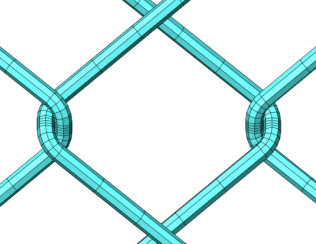

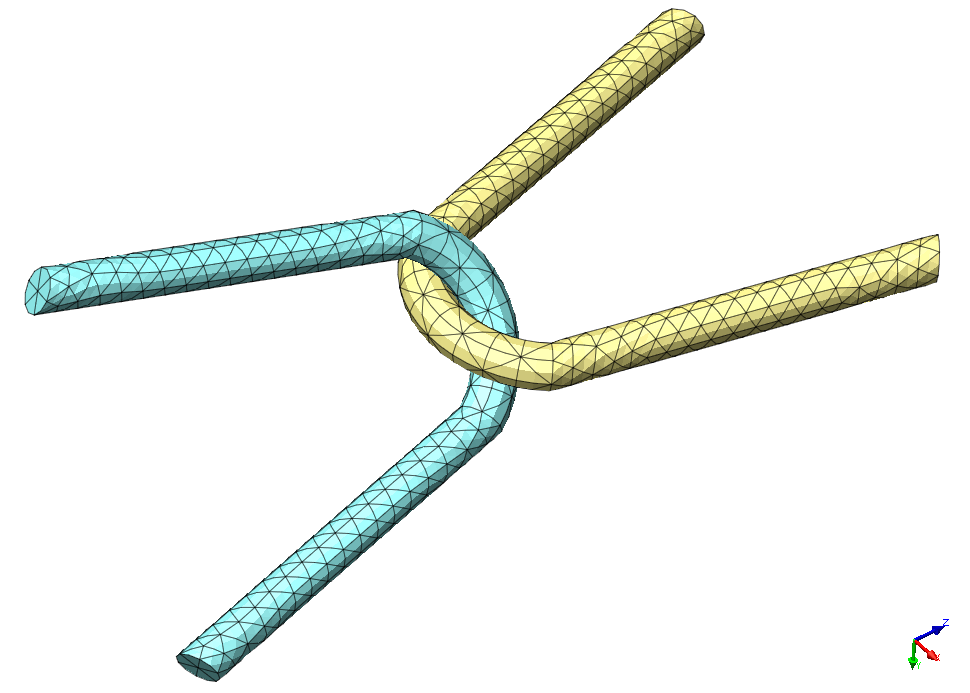

• 대상 모델은 복잡한 엮기 방법에 의해 수많은 접촉 조건이 발생함
• Wire의 직경은 대상 전체 모델에 비하여 상당히 미소함
• 실리콘 커버의 장력에 의해 Wire의 연결부 및 교차부의 변형이 발생하지 않음

강도해석

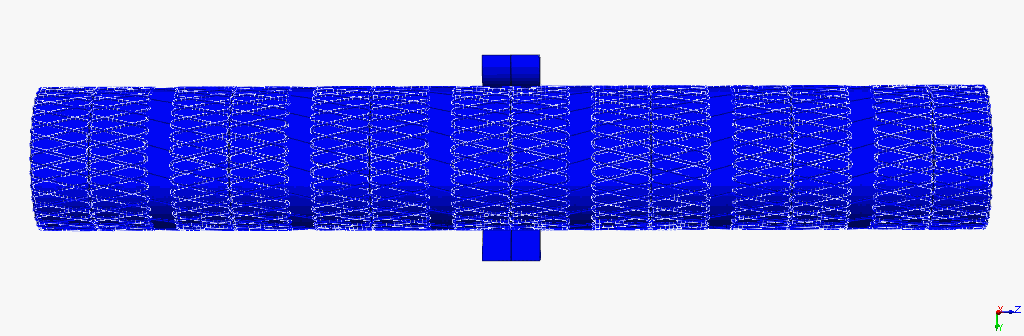

• 각 단부는 고정 조건으로 구속

피로해석
• Shell 요소를 사용하여 장기 모델 이상화 수축 방향 강제 변위 부여

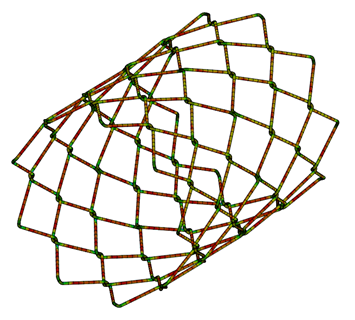

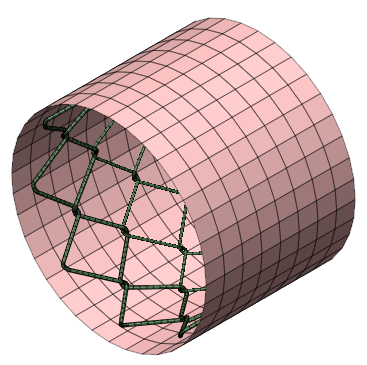

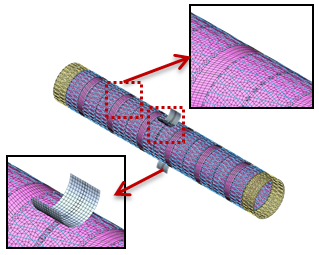

장기 모델(Shell 요소 사용)(좌) - 자동 접촉 조건(우)

해석결과

강도해석

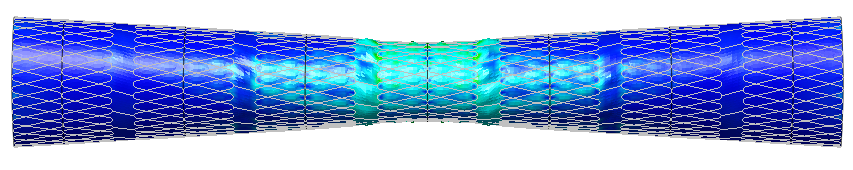

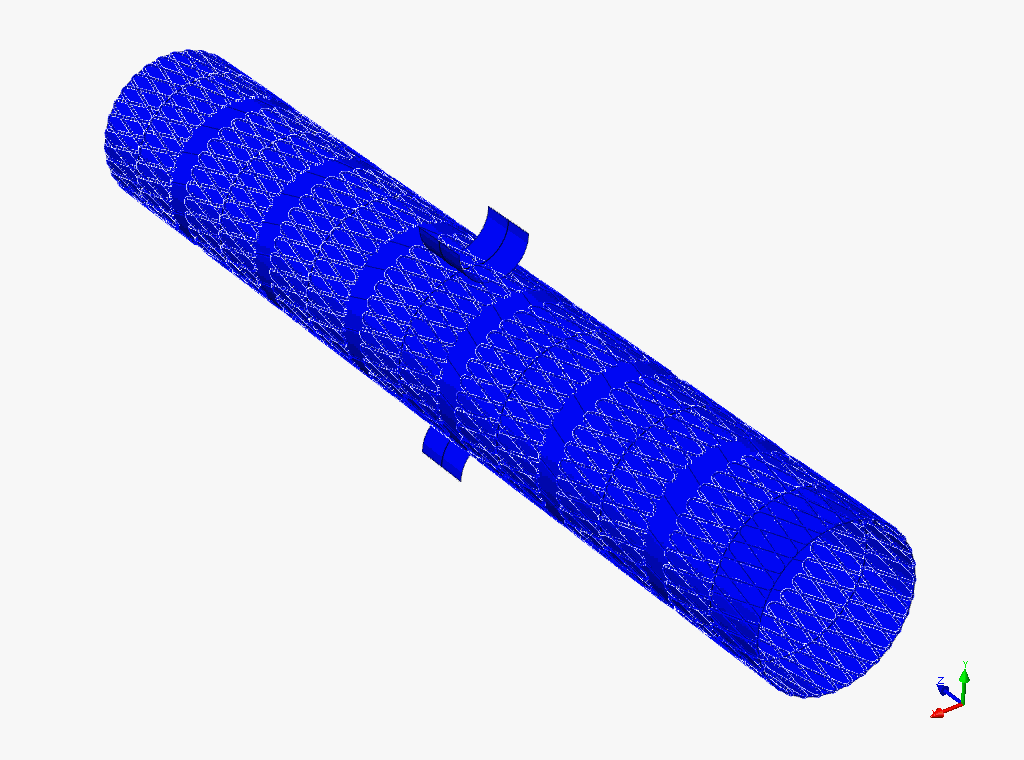

변위 형상

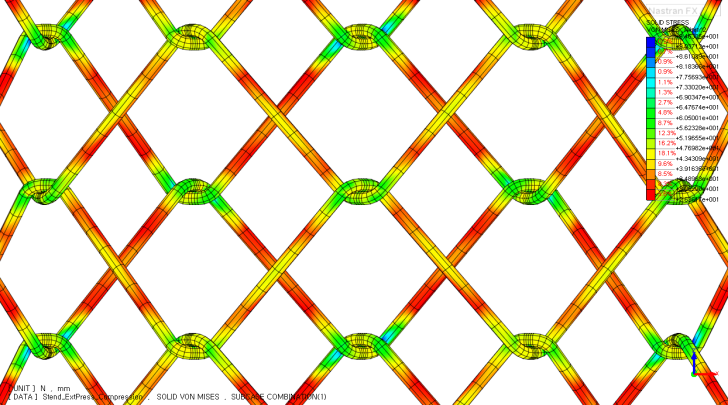

응력 분포

접촉부에서 최대응력 발생

피로해석

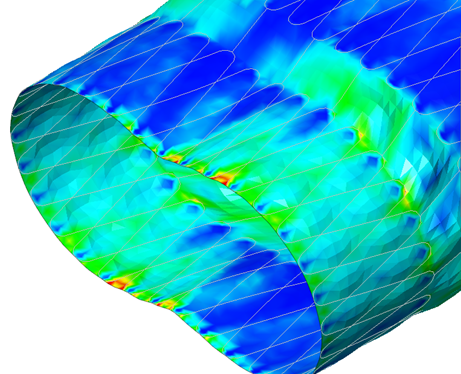

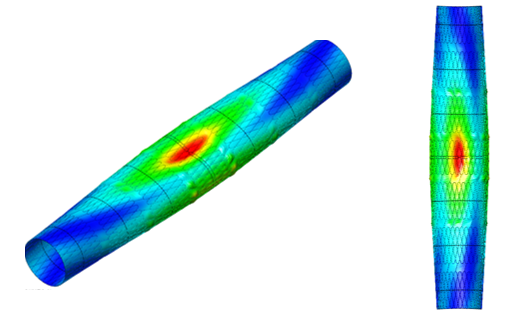

응력분포 상세(좌) - 피로수명 Life Cycle(우)

해석결과의 적용

• 피로해석을 통한 스텐트의 직경 및 재질에 대한 피로 수명 예측으로 피로 수명 연장
