적용사례 Vapor Lock현상 방지를 위한 브레이크액 열전달 해석
  • 산업군 자동차
  • 해석타입 열전달해석
  • 사용제품 모듈 NFX Structure
제품문의하기
해석목적

브레이크액 내부 최대온도를 측정하고 DOT 사양에 따른 브레이크액의 끓는 점을 초과유무를 확인함으로써 Vapor Lock 현상을 방지하기 위함.
※ Vapor Lock : 브레이크액이 끓는점까지 온도가 상승하여 생긴 기포로 인해 브레이크 성능이 저하되는 현상

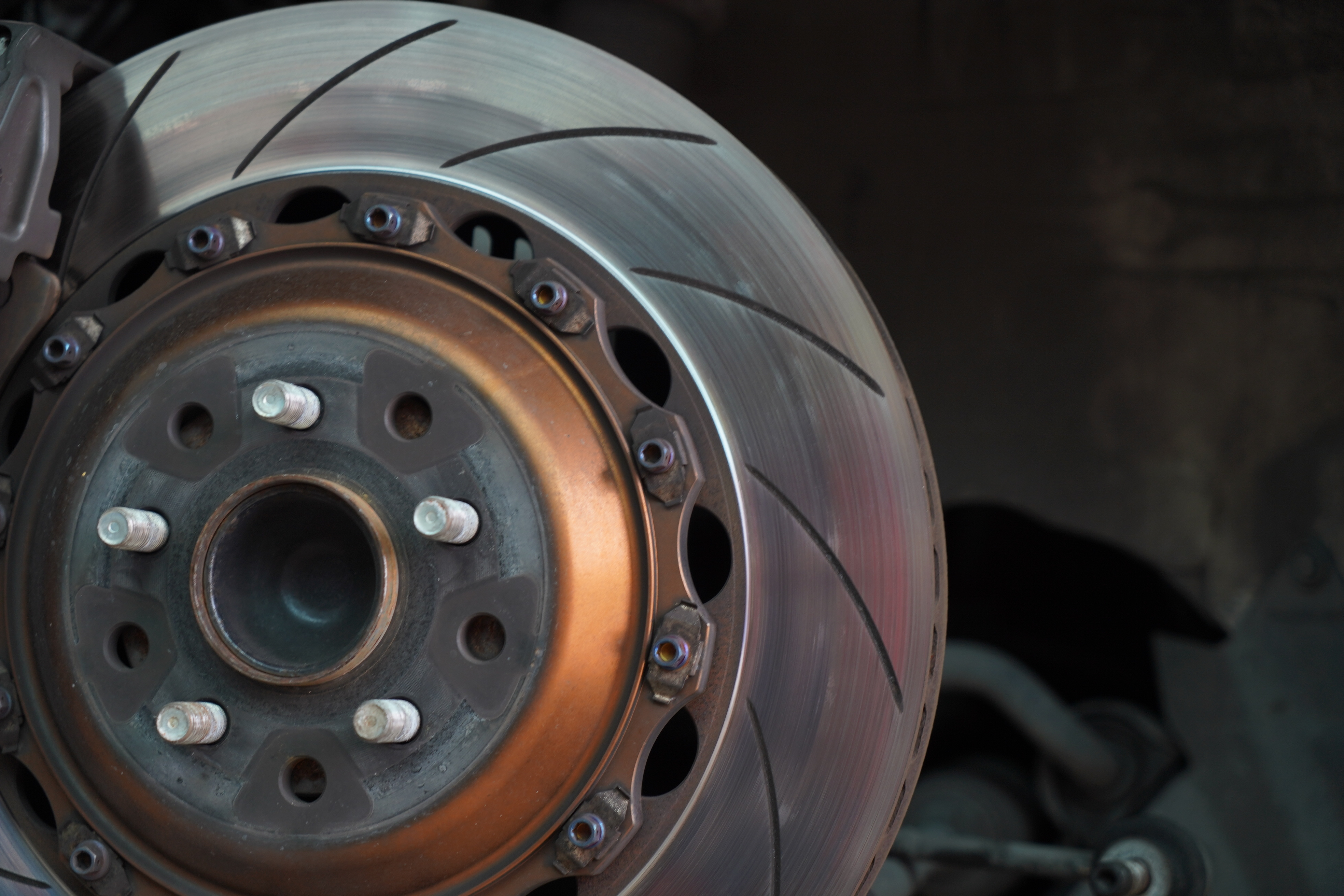

Break Disc 관련 이미지
해석모델 및 해석조건

디스크 브레이크

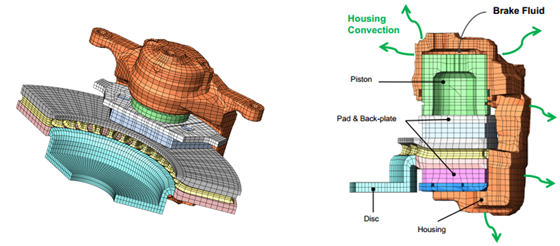

디스크 브레이크 및 구성요소의 FE모델
디스크 브레이크 및 구성요소의 FE모델


드럼
브레이크

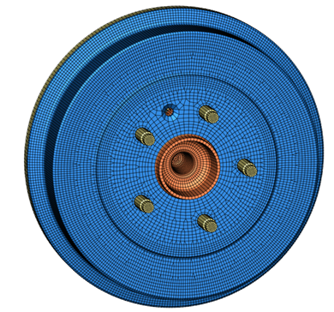

드럼 브레이크 및 구성요소의 FE모델1 드럼 브레이크 및 구성요소의 FE모델2
드럼 브레이크 및 구성요소의 FE모델


해석결과

디스크 브레이크

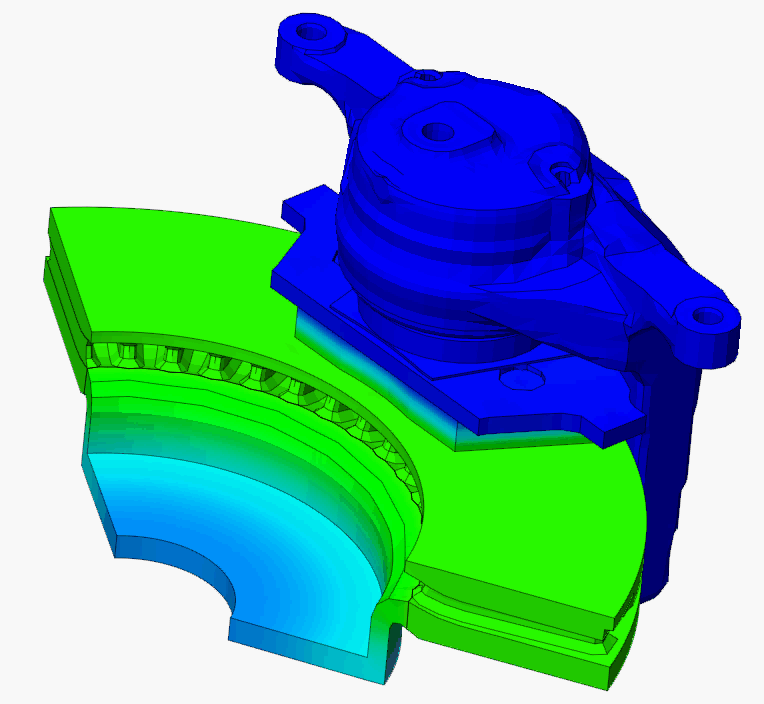

온도분포 해석결과1 온도분포 해석결과2
온도분포 해석결과
브레이크액 온도 그래프 차종별 브레이크 온도액
브레이크액 온도 그래프

드럼 브레이크

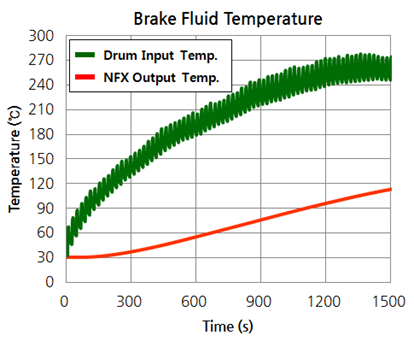

온도분포 해석결과 브레이크 온도그래프
온도분포 해석결과 (좌) - 브레이크 온도그래프 (우)
