Door 강성확보 평가 법규(FMVSS214S)는 측면 도어에 대한 강도 요구 사항을 지정하여 측면 충돌 사고 시 승용차 탑승자에게 중상 및 치명적 부상의 위험을 줄이는 것을 목적으로 합니다 . 이 표준은 모든 승용차 및 90 %의 경트럭 차량에 적용되며 GVWR <10,000 lbs 최소 요구사항을 충족해야 합니다.
미연방 자동차 안전기준 (FMVSS-Federal Motor Vehicle Safety Standard)
해석목적
측면 충돌 사고 시, Door 강성확보 평가 법규(FMVSS214S)를 만족하는 도어 설계를 위함
해석모델 및 해석조건

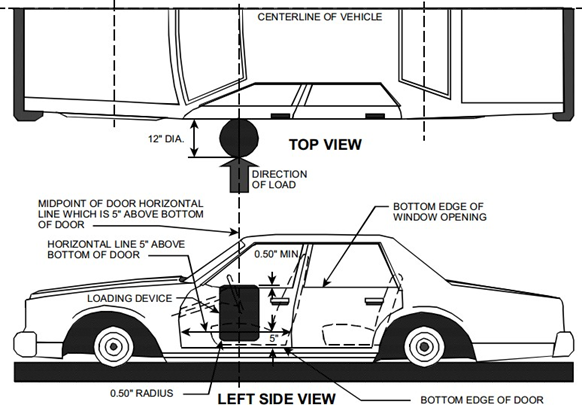

측면 도어에 강체 원기둥으로 수직방향 하중
적용산출된 하중-변위 곡선에서 정적강성 평가

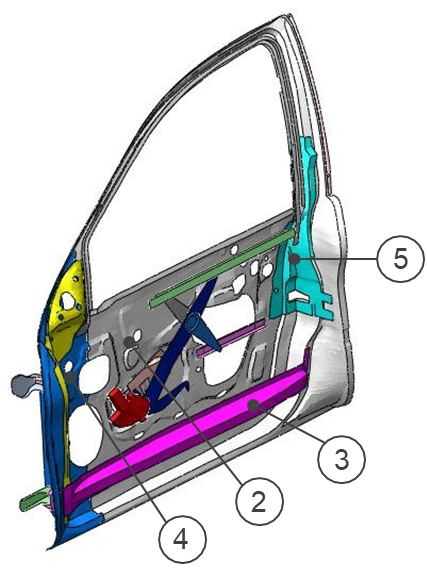

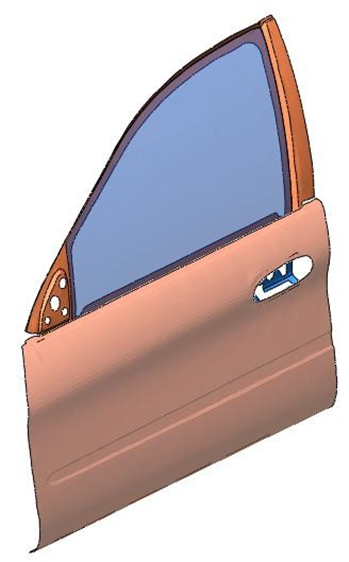

해석 캐드모델 및 비선형 재료 속성표

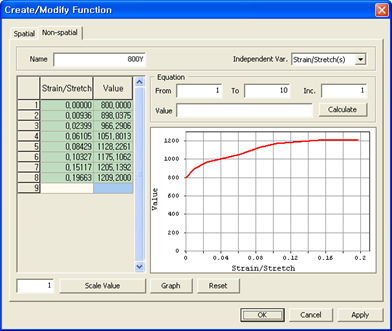

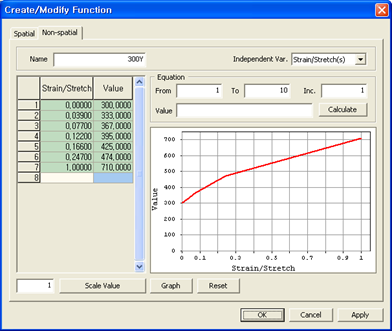

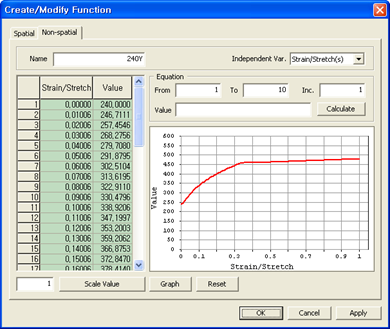

240Y – 300Y – 800Y응력-변위 곡선 (좌측부터)
해석결과

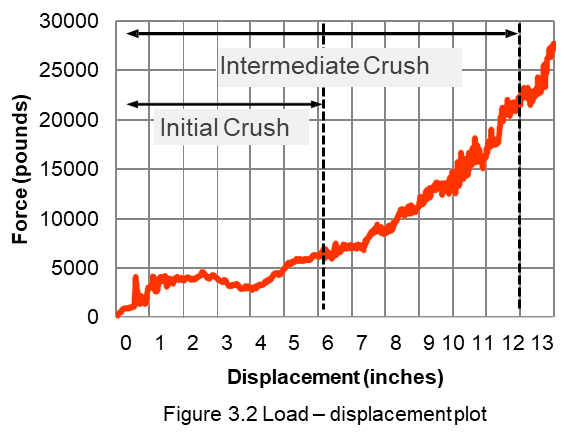

midas NFX 시뮬레이션을 통해 산출된 실린더 충격에 대한 F-D곡선 결과를 통하여 법규를 준수하는 것을 확인할 수 있었습니다.
FMVSS214S에 따른 측면 충돌 해석 결과표
측면 충돌 해석 변위 해석 결과
